Процесс замыкания стартера на автомобиле ВАЗ – это достаточно простая операция, но требует внимательности и точности. Неправильное выполнение может привести к повреждениям как самого стартера, так и других компонентов электросистемы. Важно понимать, что стартер запускает двигатель, и его неправильная работа может стать причиной неприятных последствий. Рассмотрим, как правильно замкнуть стартер, избежав распространенных ошибок.
Для начала необходимо убедиться в исправности всех соединений, которые участвуют в процессе запуска. Включение стартера требует напряжения от аккумулятора, и для этого используется цепь, состоящая из замка зажигания, реле и непосредственно самого стартера. Если какое-либо из этих звеньев повреждено, замыкание не принесет результата, и стартер может не сработать. Важно проверить, что цепь не замкнута накоротко и не имеет поврежденных проводов.
Следующий шаг – аккуратно соединить провод с клеммой, избегая перегибов и контакта с другими проводами или металлическими частями автомобиля. После этого стартер должен запуститься, и двигатель включится. Если этого не произошло, следует повторно проверить все соединения и сам стартер на наличие неисправностей.

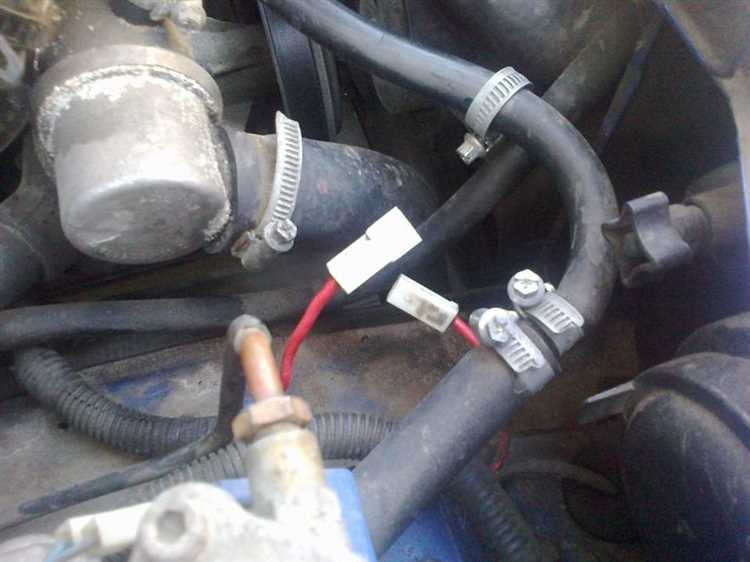

Проверка состояния проводки перед замыканием стартера
Перед тем как приступить к замыканию стартера на ВАЗ, необходимо внимательно проверить состояние проводки, так как неисправности в ней могут привести к серьезным поломкам или даже короткому замыканию. Особое внимание стоит уделить следующим аспектам:
1. Целостность изоляции. Проверьте, нет ли повреждений изоляции проводов. Механические повреждения, трещины или обрезы могут привести к тому, что провод будет коротить на металлические элементы автомобиля, что спровоцирует замыкание. Если обнаружены повреждения, необходимо заменить поврежденный участок провода или использовать изоленту для временной защиты.
2. Коррозия на клеммах и разъемах. Коррозия может препятствовать нормальному прохождению тока, создавая дополнительные сопротивления и риски перегрева. Отключите аккумулятор, тщательно очистите клеммы и разъемы с помощью абразивных материалов или специального очистителя для контактов, а затем нанесите защитное средство для предотвращения повторной коррозии.
3. Состояние соединений. Убедитесь, что все соединения проводов крепко затянуты, особенно на стартере и аккумуляторе. Ослабленные или плохо зафиксированные соединения могут стать причиной перегрева и появления искр. Используйте динамометрический ключ, чтобы затянуть болты с необходимым усилием, соблюдая инструкции производителя.
4. Использование оригинальных проводов. Важно использовать провода и компоненты, соответствующие заводским характеристикам. ВАЗ имеет определенные требования к сечению проводов, которые обеспечивают безопасность работы стартера. Если вы решили заменить проводку, выбирайте провод с необходимым сечением и подходящей изоляцией для автомобильных условий.
5. Проверка на наличие замыканий. С помощью мультиметра можно проверить проводку на отсутствие замыканий между проводами или на наличие короткого замыкания в цепи. Включите мультиметр в режим измерения сопротивления и проверьте каждый участок проводки, чтобы исключить возможные дефекты.
6. Нагрузочные испытания. После проверки целостности проводки и соединений, подключите аккумулятор и проверьте работу стартера под нагрузкой. Это поможет выявить возможные слабые места в проводке, которые могут не проявляться при обычной проверке.

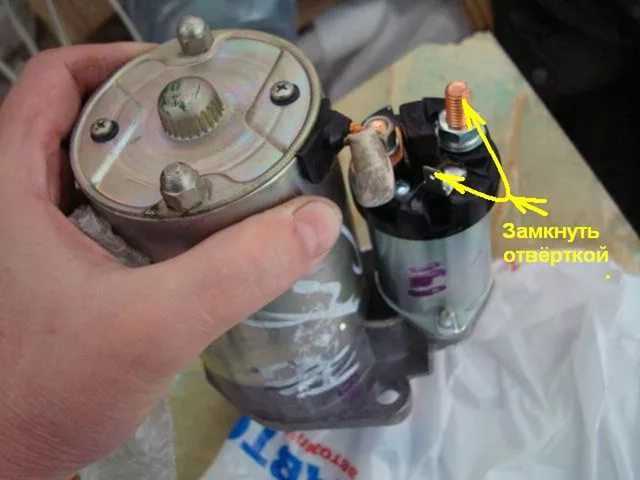

Определение правильной схемы подключения для ВАЗ
Для правильного подключения стартера на автомобиле ВАЗ важно соблюдать схему, соответствующую техническим характеристикам конкретной модели. Неправильное подключение может привести к поломке стартера, повреждению проводки или возникновению короткого замыкания.
Основным элементом схемы является подключение проводов к клеммам стартера. Убедитесь, что масса подключена к корпусу автомобиля, а провода высокого напряжения – к клемме на стартере, предназначенной для этого.
При подключении следует учитывать особенности схемы запуска для моделей ВАЗ. Например, в большинстве стартеров ВАЗ имеются две клеммы: одна для подключения аккумулятора (положительная), а другая – для сигнального провода от замка зажигания. Этот провод подает напряжение для включения стартера при повороте ключа в замке зажигания.
Важно: перед подключением проверяйте состояние проводов. Они не должны быть повреждены или перегерметизированы. Используйте только качественные контакты и проводку, подходящую для автомобилей данной марки, чтобы обеспечить надежную работу системы.
Кроме того, для предотвращения перегрева или короткого замыкания, убедитесь в правильности установки защитных предохранителей. Они должны быть расположены в непосредственной близости от источника питания и защищать систему от перегрузок.

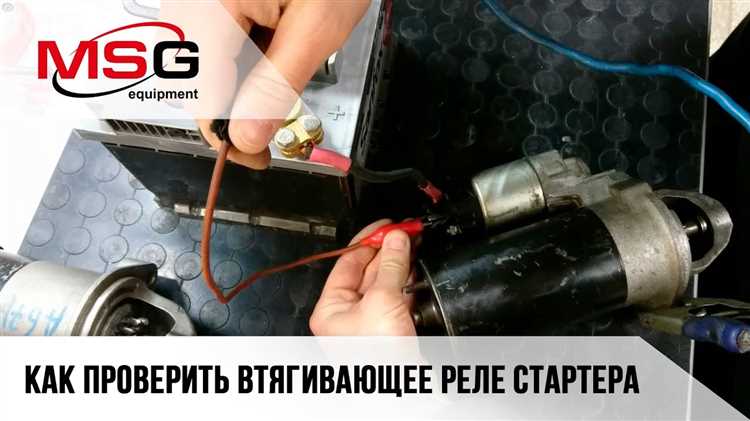

Как выбрать инструмент для замыкания стартера
Первым шагом будет выбор подходящих проводов. Они должны быть сечением не менее 2,5 мм², чтобы выдержать нагрузку при запуске двигателя. Используйте провода с медной жилой, так как медь обладает лучшей проводимостью и долговечностью, чем алюминий. Провода должны иметь качественную изоляцию, которая выдерживает температурные колебания в пределах 100–150°C.
Для непосредственного замыкания контактов на стартере потребуется либо металлический шнур с зажимами, либо специальный тестовый провод с клеммами. Эти инструменты позволяют надежно соединить контактные точки без риска искрения или короткого замыкания. Важно, чтобы клеммы зажимов были хорошо закреплены и не допускали люфт.
Если замыкание производится вручную, важно использовать защитные перчатки, чтобы избежать ожогов от контактов, так как стартер может нагреваться до высоких температур. Также полезен мультиметр для проверки целостности соединений и исправности стартера перед запуском.
Не используйте инструменты с поврежденной изоляцией, так как это может привести к короткому замыканию и повреждению проводки. При работе с электрическими компонентами всегда соблюдайте осторожность и, если сомневаетесь в своих силах, лучше обратиться к специалисту.

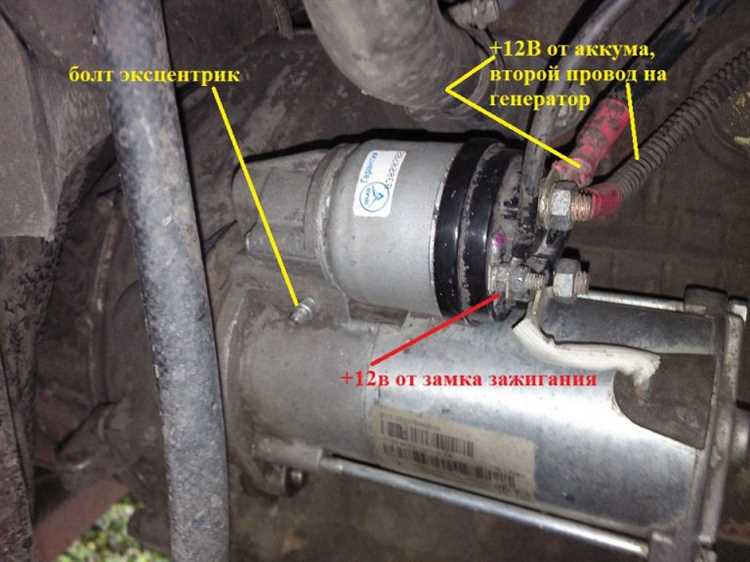

Пошаговая инструкция по замыканию стартера на ВАЗ
1. Подготовка инструмента и материалов: Для выполнения работы понадобятся изолированные провода, клеммные зажимы, плоскогубцы, мультиметр и отвертка.
2. Отключение аккумулятора: Перед началом работы отсоедините отрицательную клемму аккумулятора, чтобы избежать короткого замыкания или других электрических повреждений.
3. Определение места подключения: Найдите стартер, расположенный на двигателе. На стартере будет два контакта – основной для подключения питания и дополнительный для активации. Ознакомьтесь с их расположением в технической документации.
5. Проверка исправности: Включите зажигание и проверьте, начинает ли стартер крутить двигатель. Используйте мультиметр для проверки напряжения на стартере в момент замыкания.
6. Устранение неполадок: Если стартер не реагирует, проверьте соединения, наличие питания и целостность проводов. Также проверьте исправность реле стартера и аккуратно почистите контакты от загрязнений.
7. Завершение работы: После успешной проверки и устранения возможных неисправностей, отсоедините провода и снова подключите аккумулятор. Проверьте работу системы на холостом ходу.

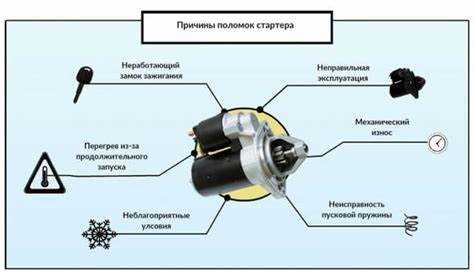

Типичные ошибки при замыкании стартера и их исправление
- Ошибки при подключении проводов
Неправильное подключение проводов – одна из частых причин неисправностей при замыкании стартера. Например, подключение проводов не по полярности может вызвать короткое замыкание, что повредит систему. Также часто бывает ошибка в выборе толщины проводов: слишком тонкие провода не выдерживают необходимого тока, что приводит к перегреву и повреждению проводки.
- Проверьте правильность подключения проводов: положительный (красный) должен идти к положительной клемме, отрицательный (чёрный) – к негативной.
- Используйте провода, соответствующие требованиям по сечению для стартерных цепей (обычно от 6 мм² и выше).
- Невнимательность при проверке состояния стартерных реле
Одной из причин неисправностей является неисправное реле стартера, которое может не срабатывать из-за загрязнения контактов или износа. Часто при замыкании стартер не реагирует вообще или срабатывает с задержкой.
- Перед подключением стартерной цепи проверьте реле на наличие загрязнений и следов коррозии на контактах.
- Если реле изношено или повреждено, его необходимо заменить.
- Перегрузка стартерной цепи
При длительном удержании замкнутого положения ключа замка зажигания можно вызвать перегрузку стартера. Это приводит к перегреву мотора стартера и его поломке.
- Не удерживайте ключ в положении пуска более 5 секунд.
- Если стартер не заводит двигатель с первого раза, попробуйте повторить попытку через 15-20 секунд.
- Отсутствие должной изоляции проводки
Ошибка в защите проводки может привести к короткому замыканию, особенно если провода находятся в местах с повышенной нагрузкой или в условиях механического воздействия.
- Убедитесь, что все проводки имеют целостную изоляцию.
- Проверьте, чтобы провода не касались металлических частей кузова или других проводов, что может привести к замыканию.
- Ошибки в диагностике неисправностей
Неопытные автомобилисты часто начинают искать поломки стартера, не проверив все элементы цепи. Например, проблема может быть в аккумуляторе или в контактах, а не в самом стартере.
- При проблемах с запуском проверьте состояние аккумулятора и его заряд.
- Проверьте все соединения на наличие окисления или ослабленных контактов.
- Ошибки при замыкании стартерного втягивающего реле
Неверное подключение втягивающего реле, например, перепутанные провода на его клеммах, может привести к неправильной работе стартера или его выходу из строя.
- Убедитесь, что провода на втягивающем реле подключены корректно: один провод идет от замка зажигания, второй – к двигателю стартера.
Тщательное соблюдение инструкций и внимательность при подключении всех элементов стартера позволит избежать ошибок и повысить надёжность работы системы запуска автомобиля.
Безопасность при замыкании стартера: как избежать повреждений
При замыкании стартера на ВАЗ необходимо соблюдать несколько важных правил, чтобы избежать повреждений электрооборудования и обеспечить безопасную эксплуатацию автомобиля.
1. Правильная диагностика неисправностей – перед тем как выполнить замыкание, нужно точно определить, что стартер не работает из-за неисправности проводки, а не по другим причинам, например, из-за поломки самого устройства или аккумулятора. Диагностика поможет избежать ненужных действий и защитит систему от случайных повреждений.
2. Использование качественного инструмента – для замыкания проводки необходимо использовать специальные инструменты, такие как изолированные отвертки или провода с хорошей изоляцией. Это снизит риск короткого замыкания и обеспечит защиту от удара током.
3. Обесточивание системы – перед выполнением замыкания важно отключить аккумулятор, чтобы исключить возможность возникновения короткого замыкания или повреждения других компонентов электросистемы. При этом также стоит проверить, чтобы в процессе работы не было активных цепей, которые могут привести к аварийной ситуации.
4. Работа в условиях хорошей видимости – при замыкании стартера рекомендуется использовать дополнительное освещение, чтобы гарантировать точность всех действий и избежать случайных контактов с элементами, которые могут привести к повреждениям.
5. Контроль за перегревом – при длительном замыкании может возникнуть перегрев проводки. Не рекомендуется задерживаться на замыкании более 5-10 секунд, чтобы избежать перегрева проводки или самого стартера. После нескольких попыток лучше сделать паузу для предотвращения повреждений.
6. Проверка соединений – перед началом работы убедитесь, что все соединения надежно зафиксированы и не имеют коррозии. Плохие контакты могут вызвать искрение и привести к повреждениям электрической системы.
7. Соблюдение осторожности – будьте внимательны при обращении с проводкой и компонентами системы запуска. Неправильное соединение или несоответствующие действия могут привести к замыканию или даже возгоранию из-за сильного тока.
Соблюдение этих рекомендаций позволит безопасно выполнить замыкание стартера на ВАЗ без риска повреждения оборудования или создания опасных ситуаций.
Тестирование работы стартера после замыкания
После замыкания стартера на ВАЗ необходимо провести ряд проверок, чтобы убедиться в его исправности и корректной работе системы. Несоблюдение правильной диагностики может привести к дополнительным повреждениям и необходимости дорогостоящего ремонта. Рассмотрим шаги для тестирования стартера.
- Проверка подключения проводов
Убедитесь, что все соединения, включая клеммы аккумулятора и проводку стартера, закреплены надёжно. Плохие соединения могут привести к слабому токовому потоку, что повлияет на работу устройства. - Визуальный осмотр стартера
Проверьте наличие следов перегрева, обгорания или повреждения изоляции проводов. Если обнаружены повреждения, замените повреждённые элементы. - Оценка состояния соленоида
Если стартер не реагирует на попытку запуска, возможно, неисправен соленоид. Слушайте щелчки, которые могут свидетельствовать о его неисправности. - Запуск двигателя
После того как все соединения проверены, попробуйте запустить двигатель. Если стартер работает корректно, двигатель должен завестись без задержек и посторонних шумов. Обратите внимание на время реакции стартера: если оно слишком долгое, возможно, проблема в реле или самом стартере. - Проверка напряжения на стартере
С помощью мультиметра измерьте напряжение на стартере при попытке запуска. Нормальное напряжение для ВАЗ – около 10-12 В. Если напряжение ниже, причина может крыться в аккумуляторе или проводке. - Прослушивание работы стартера
Внимательно прислушайтесь к звукам при запуске. Нормальный звук – это равномерный вращающийся стартер без стуков или скрежета. Стучащие звуки могут свидетельствовать о проблемах с механизмом привода или втягивающим реле. - Проверка работы через диагностический инструмент
Используйте диагностический сканер для выявления возможных ошибок в системе стартера, реле или других электронных компонентов.
По результатам тестирования следует принять решение о необходимости замены или ремонта стартера. Если стартер продолжает демонстрировать ненормальное поведение, рекомендуется обратиться к специалистам для более детальной диагностики и ремонта.
Вопрос-ответ:
Как правильно замкнуть стартер на ВАЗ, чтобы не допустить ошибок?
Для замыкания стартера на ВАЗ важно соблюсти несколько простых шагов. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем убедитесь, что стартер и его контакты в хорошем состоянии, и используйте качественные инструменты для работы. С помощью проводов аккуратно замкните контакты, следя за полярностью, чтобы не повредить электрические компоненты. Не стоит спешить, тщательно проверяйте каждый шаг.
Что делать, если стартер на ВАЗ не работает, и я решил его замкнуть вручную?
Если стартер на ВАЗ не функционирует, и вам нужно его замкнуть вручную, сначала убедитесь, что причина неисправности именно в стартере. Затем отключите аккумулятор, чтобы избежать повреждений, и аккуратно замкните два контакта на стартере. Важно, чтобы вы использовали подходящие инструменты и соблюдали осторожность, чтобы не замкнуть лишние цепи и не повредить систему электрики автомобиля. В случае сомнений лучше обратиться к специалисту для диагностики неисправности.
Какие ошибки могут возникнуть при попытке замкнуть стартер на ВАЗ вручную?
Основная ошибка, которая может возникнуть при попытке замкнуть стартер на ВАЗ, это неправильная полярность подключения проводов. Это может привести к повреждению электрических компонентов. Также не стоит использовать провода с малым сечением, так как это может вызвать перегрев и короткое замыкание. Важно соблюдать осторожность при работе с электрическими системами автомобиля, чтобы избежать ненужных повреждений или травм.
Как проверить стартер на ВАЗ перед его замыканием?
Перед замыканием стартер на ВАЗ следует проверить на наличие видимых повреждений, таких как коррозия или износ проводки. Также важно удостовериться, что на стартере нет окисления на контактах. Если возможно, проверьте его с помощью мультиметра или попытайтесь подать на него питание, чтобы оценить реакцию устройства. Если стартер не подает признаков жизни или издает странные звуки, скорее всего, его нужно заменить. В случае сомнений лучше провести диагностику с помощью специалистов.
