Электросистема большинства моделей КамАЗа рассчитана на напряжение 24 В, что делает подключение 12-вольтовой магнитолы без предварительной подготовки невозможным. Прямое соединение с бортовой сетью приведёт к выходу устройства из строя. Чтобы безопасно подключить магнитолу, требуется стабилизатор напряжения или преобразователь.
Наиболее практичное решение – использование понижающего преобразователя 24В → 12В. Подходящее устройство должно обеспечивать ток не менее 5–10 А, в зависимости от мощности магнитолы. Лучше выбирать преобразователи с защитой от перегрузки и перегрева, например, модели на базе импульсной схемотехники с КПД от 85%.
Альтернативный вариант – подключение магнитолы к одной из 12-вольтовых батарей при последовательной схеме подключения аккумуляторов. Однако этот способ создаёт неравномерную нагрузку на батареи, сокращая срок их службы. Он может применяться только как временное решение при отсутствии преобразователя.
Для постоянной установки предпочтительнее использовать стабилизатор напряжения с гальванической развязкой. Это обеспечит защиту как для магнитолы, так и для остальной электроники автомобиля. Также важно обеспечить качественное заземление и использовать предохранитель на 10–15 А в цепи питания магнитолы.

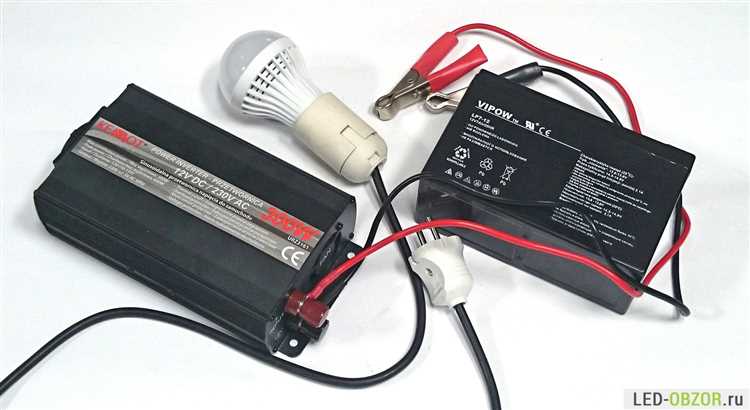

Подключение магнитолы от понижающего преобразователя 24В–12В
В КамАЗах штатная электросеть рассчитана на 24 В, а большинство автомобильных магнитол требуют питания 12 В. Прямое подключение приведёт к выходу из строя устройства. Для безопасной установки используется понижающий преобразователь с входным напряжением 24 В и выходом 12 В при стабилизированной нагрузке.
Выбирайте преобразователь с запасом по мощности. Если магнитола потребляет 5 А, берите преобразователь минимум на 10 А, чтобы исключить перегрев и выход из строя при пусковых токах. Обязательно наличие защиты от перегрузки и перегрева.

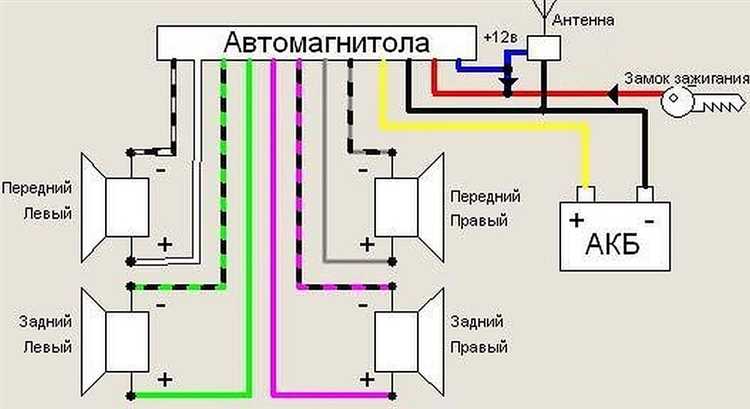

Подключение выполняется по следующей схеме:
| 1. | Плюсовой провод (красный) от АКБ КамАЗа подключается к входу «+24В» преобразователя через предохранитель номиналом 15–20 А, установленный как можно ближе к источнику питания. |
| 2. | Минусовой провод (чёрный) подключается напрямую к «–24В» преобразователя, желательно на массу кузова. |
| 3. | Выход «+12В» преобразователя соединяется с красным проводом питания магнитолы. |
| 4. | Выход «–12В» соединяется с чёрным проводом магнитолы. |
| 5. | Жёлтый провод постоянного питания магнитолы также подключается к «+12В», чтобы сохранялись настройки при выключении зажигания. |
| 6. | Синий провод управления антенной или усилителем можно использовать для управления включением преобразователя (если модель поддерживает удалённый запуск). |
Преобразователь монтируется в проветриваемом месте, вдали от источников тепла и вибрации. Контакты изолируются термоусадкой или термолентой, исключая короткое замыкание. При установке магнитолы важно проверить напряжение мультиметром на выходе перед подключением, убедившись в стабильных 12 В без пульсаций.
Выбор места установки преобразователя в кабине КамАЗа
Оптимальное место для установки преобразователя – ниша за водительским сиденьем. Там достаточно пространства, и обеспечен хороший доступ для прокладки проводки к бортовой сети и магнитоле. Рядом находится основной жгут электропроводки, что упрощает подключение к 24-вольтовой системе КамАЗа.
Важно учитывать вентиляцию. Преобразователь выделяет тепло, поэтому не рекомендуется монтировать его в герметичных ящиках или под обивкой. В области за сиденьем циркуляция воздуха достаточна для отвода тепла даже при длительной работе устройства.
Закреплять преобразователь нужно на металлической поверхности кабины с помощью винтов или монтажной ленты. Использование саморезов без закладных может привести к ослаблению крепления из-за вибраций.
Не размещайте устройство под ногами водителя или пассажира. Это зона с высокой вибрационной нагрузкой и риском механического повреждения корпуса преобразователя или проводов.
Если кабина оборудована спальным местом, преобразователь можно разместить под ним, ближе к задней стенке. Там он защищён от прямого воздействия и остаётся доступным для обслуживания.
Особенности подключения магнитолы напрямую к аккумуляторам
Для получения 12 В допустимо подключение только к одному из аккумуляторов. Однако при этом возникает перекос заряда – один аккумулятор будет разряжаться быстрее, что сократит его срок службы. Чтобы избежать этой проблемы, рекомендуется установка DC-DC преобразователя с входом 24 В и выходом 12 В. Такой преобразователь стабилизирует напряжение и исключает асимметрию нагрузки.
Провод питания от аккумулятора к магнитоле должен иметь сечение не менее 2,5 мм² при длине до 3 метров. Обязательно установить предохранитель номиналом 10–15 А на плюсовом проводе как можно ближе к клемме аккумулятора. Это предотвратит возгорание при коротком замыкании.
Массу следует подводить от второго аккумулятора (отрицательная клемма), а не от кузова, чтобы избежать паразитных токов и коррозии соединений. Все соединения должны быть выполнены с обжимными клеммами, исключающими ослабление контакта при вибрации.
При длительной стоянке рекомендуется отключать питание магнитолы вручную с помощью тумблера или реле, чтобы предотвратить разряд аккумулятора. Дополнительно можно использовать стабилизатор с функцией отключения при понижении напряжения ниже заданного порога.
Использование штатной проводки КамАЗа для питания 12В
В стандартной электросхеме КамАЗа напряжение бортовой сети составляет 24В. Для питания магнитолы на 12В можно использовать элементы штатной проводки, но с обязательным учетом схемотехники и нагрузки.
- Питание можно взять с цепей освещения кабины, прикуривателя или радиостанции – при условии, что в конкретной модификации используется преобразователь 24В в 12В.
- Проверить наличие преобразователя можно по маркировке проводов и элементам электрощита: обычно используется отдельное реле и преобразователь типа ПН-24/12 или аналогичный.
- Если преобразователь установлен, необходимо найти его выход (обычно желтый или синий провод) и замерить напряжение мультиметром – оно должно быть стабильно 12–13,8В при включенном зажигании.
- Допустимая нагрузка штатного преобразователя ограничена, чаще всего до 5–10А. Магнитола с номиналом потребления до 3А может подключаться напрямую, но без дополнительного оборудования (усилители, сабвуферы).
- Обязательно использовать предохранитель на 5А в цепи питания магнитолы, даже если в штатной проводке он уже установлен – это снижает риск короткого замыкания и перегорания преобразователя.
- Питание должно браться после замка зажигания, чтобы исключить разряд АКБ при длительной стоянке. В КамАЗе для этого подойдет цепь управления радиостанцией или освещением салона.
Перед подключением следует свериться с электрической схемой конкретной модели КамАЗа – заводские изменения проводки на разных версиях (5320, 6520, 5490 и др.) могут отличаться.
Рекомендации по защите магнитолы от скачков напряжения
- Установите стабилизатор напряжения 12 В на входе питания магнитолы. Важно выбирать модель с током не ниже 10 А, учитывая пусковые нагрузки.
- Подключайте магнитолу через отдельный предохранитель номиналом 10–15 А. Он должен быть установлен максимально близко к источнику питания, чтобы исключить перегрев проводки при коротком замыкании.

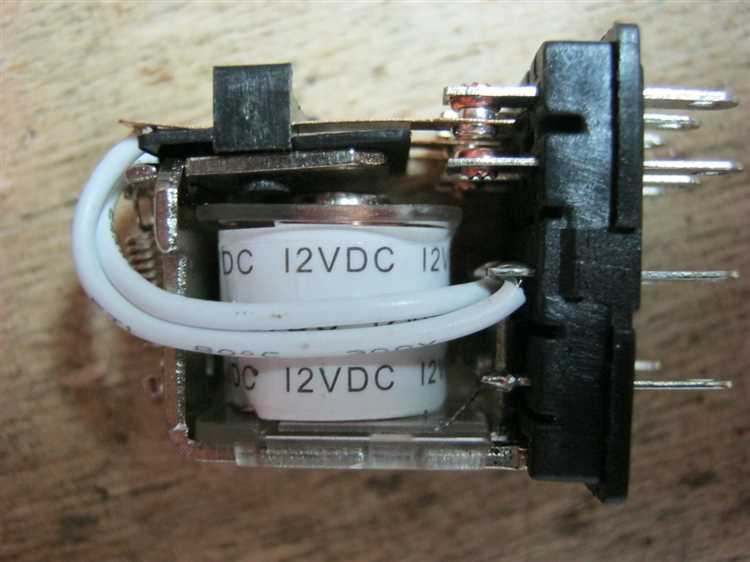

- Используйте реле с задержкой включения. Это предотвратит подачу напряжения на магнитолу в момент запуска двигателя, когда возможны резкие провалы до 9–10 В.
- Запитывайте магнитолу не от замка зажигания, а через отдельную цепь с реле, управляемым от зажигания. Это исключит влияние высоковольтных импульсов от стартера.
- Обеспечьте качественное заземление. Контакт массы должен быть прочным, без окислов, с минимальной длиной провода – не более 50 см и сечением от 2,5 мм².
- Установите варистор или диод Шоттки между плюсом и массой – для защиты от кратковременных импульсных скачков выше 16 В.
- При наличии дополнительного оборудования (усилители, преобразователи) объединяйте заземление всех устройств в одной точке. Это уменьшает разницу потенциалов, снижающую устойчивость электроники.
- Проверяйте генератор и реле-регулятор напряжения. Пульсации более 0,5 В на выходе генератора указывают на неисправность, опасную для электроники.

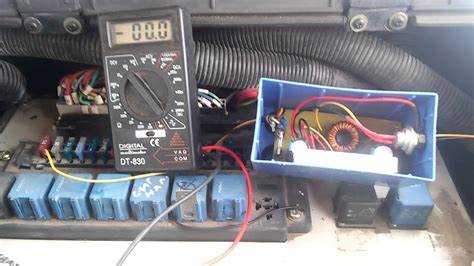

Проверка наличия 12В в монтажном блоке предохранителей
1. Найдите монтажный блок предохранителей. Обычно он расположен в кабине под панелью приборов или в моторном отсеке. Информацию о точном расположении можно найти в технической документации автомобиля.
2. Определите предохранитель, который отвечает за питание аксессуаров или системы, в которой требуется 12В. Обычно это предохранители, связанные с электросистемами освещения, аудио или зарядки.
3. Используйте мультиметр для проверки напряжения. Подключите черный провод к массе (или минусовому контакту), а красный – к точке на предохранителе или к его клемме. Если мультиметр показывает 12 вольт, то питание в наличии.
4. Если напряжение отсутствует, проверьте сам предохранитель. Возможно, он перегорел и требует замены. Если предохранитель в порядке, проверьте цепь на наличие обрывов или повреждений.
5. В случае если напряжение не соответствует требуемым 12В (например, 24В), необходимо использовать преобразователь напряжения или искать другой источник, который дает правильные 12В.
Регулярная проверка этих элементов поможет обеспечить надежную работу магнитолы и избежать перегрузки системы.
Варианты установки отдельной батареи 12В для магнитолы
Установка отдельной батареи 12В для магнитолы в КамАЗе позволяет обеспечить стабильную работу аудиосистемы, не зависимо от состояния основной аккумуляторной батареи. Это может быть полезно при частом включении магнитолы в условиях длительных стоянок или при эксплуатации автомобиля в условиях, где основной аккумулятор используется для других нужд.
Первый вариант – использование небольшого аккумулятора, установленного в специально выделенном месте в кабине или в подкапотном пространстве. Такой аккумулятор можно подключить через реле, которое будет включать его только при подаче напряжения на магнитолу. Это решение позволяет избежать разрядки основного аккумулятора, а также позволяет не использовать слишком мощную батарею, что снижает вес и экономит пространство.
Второй вариант – установка дополнительной батареи с зарядным устройством, которое будет подзаряжать аккумулятор во время работы двигателя. Это решение применимо, если автомобиль используется в условиях, где требуется длительное питание магнитолы при неработающем двигателе. Важно установить контроллер заряда, чтобы избежать перезарядки батареи и продлить ее срок службы. Такое решение удобно для дальнобойщиков и водителей, работающих на длительных рейсах.
Третий вариант – использование солнечной панели для подзарядки аккумулятора. В этом случае можно установить солнечную панель на крыше КамАЗа и подключить ее к дополнительной батарее через контроллер заряда. Это решение позволит использовать магнитолу даже в условиях длительных стоянок без подключения к внешнему источнику питания. Однако стоит учитывать, что эффективность такого решения зависит от климатических условий и времени года.
Каждый из этих вариантов имеет свои особенности и должен быть выбран в зависимости от предпочтений водителя и условий эксплуатации автомобиля. Важно правильно выбрать емкость батареи и тип подключения, чтобы обеспечить бесперебойную работу магнитолы без риска повреждения электрической системы автомобиля.
Ошибки при подключении магнитолы к питанию в КамАЗе
Ошибка 1: Подключение магнитолы напрямую к бортовой сети
Подключать магнитолу напрямую к 24-вольтовой сети КамАЗа – это ошибка, которая приведет к её немедленному выходу из строя. Для этого необходимо использовать понижающий трансформатор или преобразователь с выходом на 12 вольт. Это обеспечит безопасную работу устройства и защитит от перегрузок.
Ошибка 2: Игнорирование проверки целостности проводки
Не все водители проверяют проводку на наличие повреждений, что может стать причиной короткого замыкания или потери питания. Особенно это касается старых машин, в которых износ проводов или неисправность контактов может вызвать нестабильную работу магнитолы. Перед подключением следует тщательно осмотреть и при необходимости заменить поврежденные участки проводки.
Ошибка 3: Неправильная полярность подключения
Неправильное подключение полярности питания также может привести к выходу устройства из строя. Перед подключением нужно убедиться, что «+» и «-» питания соответствуют требованиям магнитолы. На большинстве моделей присутствуют маркировки, которые помогут избежать этой ошибки.
Ошибка 4: Отсутствие защиты от перенапряжения
При подключении магнитолы к питанию в КамАЗе часто забывают об установке защитного диода или другого устройства для защиты от перенапряжений. Порой, во время запуска двигателя, напряжение в сети может кратковременно превышать нормы, что повреждает чувствительную электронику магнитолы. Для защиты рекомендуется использовать стабилизаторы напряжения или специальные защитные модули.
Ошибка 5: Использование неподходящих предохранителей
Неправильный выбор предохранителя также может повлиять на работоспособность магнитолы. Важно подобрать предохранитель с нужным номиналом, чтобы он не сгорел при обычной работе, но в то же время был способен защитить от короткого замыкания. Слишком мощный предохранитель может не сработать при перегрузке, а слишком слабый – перегореть при нормальной нагрузке.
Ошибка 6: Игнорирование потребляемой мощности магнитолы
Перед подключением следует учитывать мощность магнитолы и суммарную нагрузку на систему питания. Если устройство потребляет слишком много энергии, а генератор и аккумулятор КамАЗа не могут предоставить достаточную мощность, система может перегреться, а компоненты – выйти из строя. Оптимальный подход – проверить характеристики магнитолы и убедиться, что бортовая сеть способна справиться с её потреблением.
Ошибка 7: Несоответствие качества проводов и разъемов
Для подключения магнитолы следует использовать качественные провода с достаточным сечением. Низкое качество проводов или плохие разъемы могут привести к нагреву и потерям напряжения, что приведет к нестабильной работе устройства. Используйте медные провода сечением, соответствующим нагрузке магнитолы.
Вопрос-ответ:
Где можно взять 12 вольт для подключения магнитолы в КамАЗе?
В КамАЗах питание для магнитолы обычно можно взять от системы 12-вольт аккумулятора. Это питание подключается через проводку, и часто для этого используют провод, который идет от замка зажигания или напрямую от аккумулятора. Также можно установить дополнительный стабилизатор напряжения, если есть проблемы с нестабильностью питания.
Можно ли подключить магнитолу к панели приборов КамАЗа для получения 12 вольт?
Да, можно. Панель приборов в КамАЗе обычно снабжена проводкой, которая идет от аккумулятора и подключена к разным системам автомобиля. Иногда 12 вольт можно взять с места, где подсоединены другие устройства. Однако важно убедиться, что место подключения не перегрузит систему и не приведет к сбоям в работе других компонентов.
Как безопасно подключить магнитолу в КамАЗе, чтобы не повредить проводку?
Для безопасного подключения магнитолы в КамАЗе лучше использовать предохранитель, который защитит от возможных коротких замыканий или перегрузок. Необходимо тщательно подобрать место для подключения, чтобы избежать попадания влаги и механических повреждений. Также стоит проверить, чтобы проводка магнитолы была правильно изолирована и подключена в соответствии с инструкцией.
Нужен ли стабилизатор напряжения для магнитолы в КамАЗе?
Стабилизатор напряжения может быть полезен, если в автомобиле есть проблемы с перепадами напряжения. В КамАЗах иногда возникают скачки напряжения, которые могут повредить магнитолу. Установка стабилизатора поможет поддерживать стабильные 12 вольт, что обеспечит долговечную работу устройства. Но если система питания в КамАЗе стабильна, возможно, он не потребуется.
