Полная пневматическая система КамАЗа предназначена для надежной работы тормозов при высоких нагрузках, но при нарушении герметичности или неисправности отдельных компонентов может произойти блокировка тормозов. Растормозка в таких случаях требует чёткого понимания устройства системы и последовательности действий. Самостоятельное вмешательство без подготовки может привести к повреждению магистралей или травмам.
Если КамАЗ заблокирован из-за отсутствия давления в системе, первым шагом необходимо проверить показания манометров: давление в обоих контурах должно быть не менее 6,5–7 атмосфер. При меньших значениях растормаживание становится невозможным без подачи воздуха извне. Для этого используется внешний компрессор или воздушная линия от другого грузовика через приёмное соединение ЗРК (заправочного разъема контура).
Подключение производится через специальный разъём, расположенный рядом с ресиверами. Обязательно соблюдать полярность подачи и контролировать герметичность соединений. После достижения давления в системе следует вручную отпустить стояночный тормоз и убедиться, что колёса свободно вращаются. Если тормоза по-прежнему зажаты, возможно, неисправен энергоаккумулятор – его поршень может заклинить при недостатке давления или износе мембраны.
Для аварийной растормозки энергоаккумуляторов предусмотрены специальные винты аварийного отпуска. Их вращают по часовой стрелке до упора, что механически сжимает пружину и освобождает тормозной механизм. Важно: после восстановления давления винты необходимо вернуть в исходное положение, иначе тормозная система будет работать некорректно.
Перед началом движения следует выполнить полную проверку герметичности магистралей, исправности клапанов обратной подачи и предохранителей давления. Нарушение в любом из этих узлов может привести к повторной блокировке на ходу, что критически опасно.
Проверка давления в контурах перед растормаживанием
Оценка давления осуществляется по манометрам на приборной панели. Если давление недостаточное, необходимо запустить двигатель и дать компрессору накачать воздух. При наличии утечек в системе давление может не подниматься – в этом случае проверяются соединения трубопроводов, кран ручного тормоза, регуляторы давления и клапаны обратной защиты.
Обратите внимание на работу сигнализаторов аварийного давления. Если загорается индикатор низкого давления, растормаживать категорически запрещено до устранения причины. Давление должно быть стабильно на всех участках системы – при падении давления даже в одном контуре возможно самопроизвольное включение тормозов.
После достижения нормы давления проверьте, отключается ли стояночный тормоз при подаче воздуха. Если рычаг растормаживания не приводит к отпусканию тормозов – проверьте пневмокамеры и трубки на предмет обледенения, засоров или механических повреждений.
Определение причины блокировки тормозной системы
Проверка начинается с контроля давления в контурах. Для КамАЗа с полной пневмосистемой нормальное давление составляет 6,5–8 кгс/см². Если стрелка манометра ниже минимального порога, тормоза останутся заблокированными. Необходимо запустить двигатель и дать компрессору накачать воздух до рабочего уровня.
Следующий шаг – диагностика кранов и клапанов. В первую очередь проверяется главный тормозной кран: при залипании поршня или повреждении манжет давление не подаётся в контуры. При выключенном зажигании и спущенном воздухе нажмите на педаль – если отсутствует характерный звук сброса давления, кран заклинил.
Обратный клапан между ресиверами может не пропускать воздух из общего контура в тормозной. При подозрении на неисправность выкрутите клапан и продуйте – воздух должен свободно проходить в одном направлении. Если этого не происходит, замените клапан.
Проверяйте модуль защитного клапана – он может отсекать подачу воздуха при критических утечках. Отсоедините выходные магистрали и проверьте, поступает ли воздух на каждый контур. Если один из выходов не активен при полном давлении, причина – в защитном клапане.
Отдельное внимание – энергоаккумуляторам. При утечке в пневмокамере или повреждении мембраны пружина не отпускает тормоз. Прислушайтесь к звуку работы – постоянное шипение или отсутствие разрядки при подаче воздуха указывает на неисправность. Временно можно сбросить тормоз с помощью болта ручного растормаживания.
Также проверьте кран ручного тормоза (ручник). Его выход должен чётко переключаться при подаче и сбросе давления. Если он залип, воздух не поступает на энергоаккумуляторы, и тормоза остаются включёнными.
Последовательность сброса давления с контуров
Перед сбросом давления убедитесь, что стояночный тормоз включён, двигатель заглушен, ключ зажигания в положении «выключено». Работы проводить на ровной поверхности с подложенными противооткатными упорами.
Сначала стравливается воздух из контура стояночного тормоза. На КамАЗе это второй контур. Откройте сливной клапан второго ресивера, дождавшись полного выхода воздуха. Только после этого переходите ко второму этапу.
Следом сбрасывается давление из первого контура – это контур передних тормозов. Откройте сливной клапан первого ресивера. Давление должно уйти полностью, до нуля, иначе система может остаться частично расторможенной.
После сброса из основных контуров проверьте контур дополнительного оборудования (при наличии), например, пневмосигналов или пневмоприводов. Если в системе установлен третий ресивер, спустите воздух и из него через соответствующий сливной клапан.
Важно: не допускается частичный сброс – только полное стравливание гарантирует полное растормаживание системы. После сброса давления убедитесь визуально, что тормозные механизмы отпущены и нет остаточного давления в магистралях.
Использование аварийного клапана растормаживания
Аварийный клапан растормаживания предназначен для ручного сброса давления в пневматической системе, когда невозможно создать рабочее давление стандартными средствами. На КамАЗах с полной пневмосистемой такой клапан обычно расположен рядом с ресиверами или в зоне доступа снаружи кабины.
- Перед использованием убедитесь, что стояночный тормоз затянут. Это исключит самопроизвольное движение при растормаживании.
- Проверьте целостность клапана, отсутствие повреждений и коррозии на соединениях. Работа с повреждённым элементом может привести к травме или отказу тормозной системы.
- Для активации клапана поверните его рукоятку или нажмите кнопку (в зависимости от конструкции) до щелчка или характерного звука выхода воздуха. Это запустит сброс остаточного давления с энергоаккумуляторов.
- Контролируйте выход воздуха на слух. Полный сброс происходит в течение 10–15 секунд. После завершения не должно быть шипения – это указывает на негерметичность.
- После растормаживания визуально проверьте, что штоки энергоаккумуляторов вышли. Это подтверждает, что тормозные механизмы разблокированы.
Применять аварийный клапан допустимо только в случае отсутствия давления в ресиверах. При наличии давления использование клапана может нарушить баланс системы и вызвать её разбалансировку. После завершения работ обязательно проверьте состояние системы и восстановите давление до нормативных значений.
Действия при замерзании влаги в воздухопроводах
Первый шаг – установить точное место замерзания. Обычно это участок между компрессором и ресивером, тройники или понижения трассы воздухопровода. Проверка производится по звуку прохождения воздуха при откручивании фитингов и по температуре трубок. Участки с наледью будут значительно холоднее.
Для размораживания:
- Отключить двигатель и стравить остатки воздуха через сливные клапаны ресиверов.
- Подать в замерзший участок тёплый воздух строительным феном или паяльной лампой с соблюдением расстояния не менее 20 см, чтобы не перегреть пластик и не расплавить фитинги.
- Допускается использование спирта или антифриза типа Тосол через шланг в проблемный участок, но только при отключённом давлении. Категорически запрещено использовать воду.
- После восстановления проходимости обязательно продуйте систему сжатым воздухом, чтобы удалить остатки влаги.
Профилактика: зимой ежедневно сливайте конденсат из ресиверов, проверяйте работу осушителя воздуха, не допускайте трещин и провисаний воздухопроводов, где может скапливаться вода.
Разблокировка тормозных камер вручную
Если на КамАЗе отсутствует давление в пневмосистеме, разблокировка тормозных камер становится необходимостью для перемещения автомобиля. Важно помнить: разблокировать можно только камеры с энергоаккумуляторами, установленные на задней оси.
- Убедитесь, что автомобиль надежно зафиксирован противооткатными упорами.
- Откройте доступ к энергоаккумуляторам – чаще всего требуется снять защитный кожух.
- Проверьте наличие стяжных шпилек на корпусе энергоаккумулятора. Если шпилька отсутствует, используйте заводской комплект для аварийной разблокировки либо подходящую резьбовую шпильку М16 длиной не менее 200 мм.
- Вкрутите шпильку в специальное отверстие по центру задней крышки энергоаккумулятора до упора.
- Медленно затягивайте гайку на шпильке, преодолевая сопротивление пружины. Усилие может достигать 400 Н·м – используйте усиленный вороток или ключ с удлинителем.
- Когда поршень полностью втянется, и тормозной механизм освободится, зафиксируйте гайку в крайнем положении.
После восстановления давления в пневмосистеме необходимо ослабить шпильки, чтобы вернуть энергоаккумуляторы в рабочее состояние. Не допускайте эксплуатации с заблокированными шпильками – это приведёт к отказу стояночного тормоза.

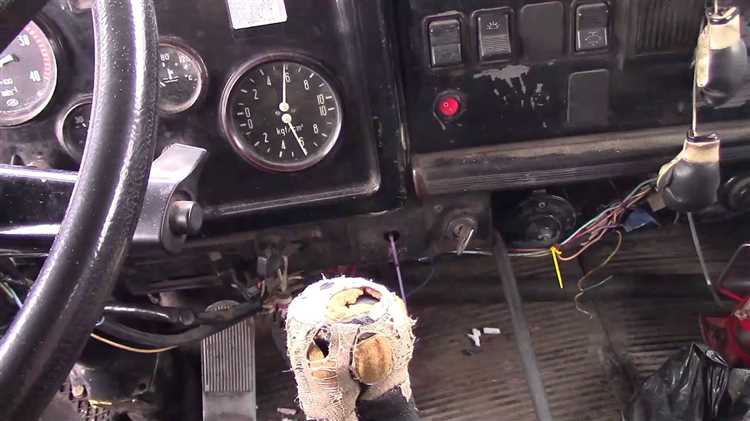

Проверка работоспособности крана ручного растормаживания
Перед началом проверки необходимо полностью зарядить пневмосистему до рабочего давления – не менее 7,5 бар. Без достаточного давления диагностика будет некорректной.
Отключите стояночный тормоз и зафиксируйте автомобиль противооткатными упорами. Подайте воздух на кран ручного растормаживания, открыв подачу с ресивера. Проверьте, идет ли воздух на тормозные камеры задней тележки. При исправной системе воздух поступает равномерно и без задержек.
Переведите кран в положение растормаживания. При этом должен быть слышен характерный звук выхода воздуха. Если звук отсутствует, возможна закупорка каналов или неисправность золотника. Обратите внимание на усилие при переключении: чрезмерное сопротивление указывает на загрязнение или заедание внутренних элементов.
Контролируйте давление на контуре ручного растормаживания – оно должно быть идентично давлению в основном контуре. Отклонения более чем на 0,5 бар говорят о подсосе воздуха, утечках или неисправной прокладке крана.
Отключите подачу воздуха и наблюдайте за моментом включения тормозов. При исправной системе тормоза срабатывают моментально после сброса давления. Задержка свидетельствует о неисправности запорного механизма или утечке в линии.
После проверки обязательно продуйте кран, чтобы удалить конденсат и возможные загрязнения. При необходимости замените уплотнения и проверьте герметичность соединений с использованием мыльного раствора.
Профилактика повторной блокировки на стоянке
Перед постановкой КамАЗа на стоянку необходимо обеспечить достаточное давление в пневмосистеме – не менее 6,5–7,5 атм. Этого уровня хватает для надежного срабатывания всех элементов тормозной системы, включая энергоаккумуляторы. Остановка при недостаточном давлении ведет к неполному растормаживанию и самопроизвольной блокировке тормозов при остывании.
После глушения двигателя рекомендуется прокачать педаль тормоза 2–3 раза – это позволит сбросить остаточное давление и избежать нештатного срабатывания клапанов при падении температуры. Если автомобиль стоит в условиях минусовых температур, необходимо исключить наличие влаги в ресиверах. Конденсат удаляется путем ручного слива через дренажные клапаны, особенно из заднего и среднего ресиверов, где чаще скапливается влага.
Использование осушителя воздуха должно быть регулярным. Проверка картриджа осушителя каждые 10–15 тыс. км и его своевременная замена – ключ к предотвращению замерзания влаги в клапанах и магистралях. В зимний период целесообразно применять специальные составы-антифризы для пневмосистем, заливаемые в контур через специальный штуцер после проверки инструкции производителя.
На длительной стоянке не рекомендуется полностью осушать систему – давление в контуре должно оставаться хотя бы на уровне 4 атм для предотвращения спонтанного срабатывания энергоаккумуляторов. Также желательно накатом откатить КамАЗ на полметра назад после полной остановки, чтобы освободить тормозные колодки от остаточного зацепления с барабанами.
Вопрос-ответ:
Как растормозить КамАЗ с полной системой воздуха, если не работает основная тормозная система?
Если не работает основная тормозная система, первым шагом следует проверить уровень воздуха в баллонах. При низком давлении тормоза могут не сработать должным образом. Если давление в системе нормальное, можно воспользоваться аварийной тормозной системой — на КамАЗах обычно есть запасной тормоз, который использует отдельный баллон с воздухом. Важно помнить, что при полном отсутствии воздуха автомобиль может быть зафиксирован специальными механическими средствами для предотвращения его движения.
Что делать, если при растормаживании КамАЗа система не выдерживает и воздух продолжает уходить?
Если воздух продолжает уходить при попытке растормозить КамАЗ, это может свидетельствовать о наличии утечек в системе. Первое, что нужно сделать — найти место утечки, осмотрев все соединения и патрубки. Если утечка обнаружена, её нужно устранить, а затем проверять, как работает система, снова накачав воздух в резервуары. В случае если утечка слишком большая, потребуется вызвать специалиста для ремонта системы тормозов.
Как понять, что тормозная система КамАЗа с полной системой воздуха работает неправильно?
Основными признаками неправильной работы тормозной системы являются: слишком медленное или неравномерное замедление автомобиля, появление нестабильных или резких звуков при торможении, а также недостаточное давление в тормозной системе (менее 5 атмосфер). Важно проверить манометр и воздухозаборники на наличие ошибок. Если давление в системе падает слишком быстро, необходимо немедленно остановиться и осмотреть систему на утечку или повреждения.
Каковы возможные причины, по которым КамАЗ не тормозит при наличии полного давления воздуха?
Причины могут быть разнообразными. Например, неисправность клапана, блокировка тормозного механизма или повреждение трубопроводов, что препятствует правильной подаче воздуха к тормозным камерам. Также возможны проблемы с компрессором, который не может поддерживать нужное давление. Рекомендуется проверить все элементы тормозной системы, включая соединения и клапаны, а также убедиться, что компрессор работает исправно.
Как предотвратить проблемы с тормозной системой КамАЗа в условиях холодной погоды?
В холодное время года важно следить за состоянием системы, так как низкие температуры могут привести к замерзанию воды в системе тормозов, что может вызвать отказ тормозов. Чтобы избежать этого, нужно регулярно сливать конденсат из воздушных резервуаров, особенно в зимний период. Также следует проверять состояние воздушных фильтров и использовать антифриз в воздушной системе, чтобы предотвратить замерзание. Регулярные осмотры и профилактика помогут избежать неприятных ситуаций.
Как правильно растормозить КамАЗ, если вся система воздухом?
Чтобы растормозить КамАЗ с полной системой воздуха, нужно действовать очень аккуратно. В первую очередь, важно убедиться, что тормозная система исправна и не имеет утечек воздуха. Начните с включения двигателя, чтобы обеспечить подачу воздуха в систему. После этого плавно нажимайте на тормоза, постепенно увеличивая давление в тормозной системе. Если машина не останавливается сразу, проверьте уровень воздуха в системе, так как его недостаток может привести к плохой работе тормозов. В случае, если воздух в системе заканчивается, следует включить вспомогательные тормоза или использовать экстренное торможение, если такая опция предусмотрена в модели вашего КамАЗа.
