Как разбирается раздатка камаз 4310

Раздаточная коробка КамАЗ 4310 – агрегат, предназначенный для распределения крутящего момента между передним и задним мостами, с возможностью подключения переднего моста и включения понижающей передачи. Разборка этого узла необходима при признаках износа шестерён, подшипников или неисправностях механизма включения передач.

Перед началом работ требуется слить масло через сливное отверстие, расположенное в нижней части корпуса. Объём смазки в раздаточной коробке составляет 3,6 литра. Используется трансмиссионное масло типа ТСп-15К или его аналог по SAE 80W-90.

Коробка демонтируется с рамой автомобиля вместе с промежуточным карданным валом. Для обеспечения доступа снимается защита картера, а также отсоединяются все карданные валы, присоединённые к фланцам коробки. Каждый фланец фиксируется гайкой с моментом затяжки 196–206 Н·м. Необходимо зафиксировать валы от проворачивания и использовать вороток с удлинителем.

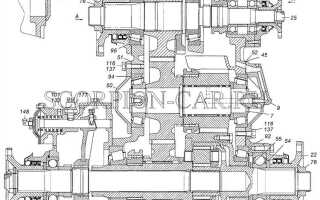

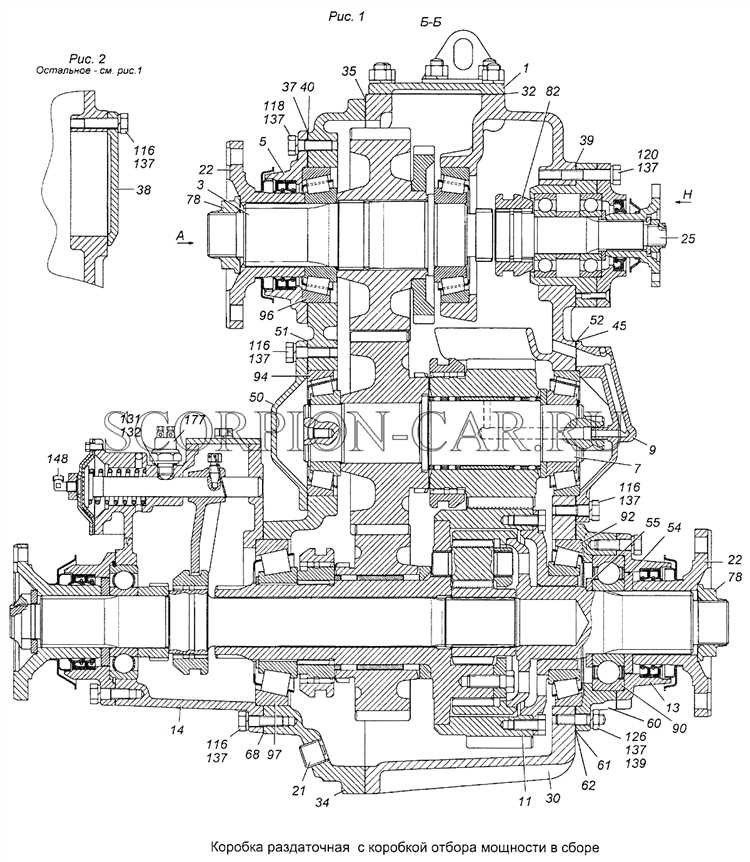

При разборке следует учитывать, что конструкция включает в себя три основных вала: входной, промежуточный и выходной. После снятия крышек корпуса и откручивания стопорных болтов производится демонтаж вала включения переднего моста, затем – вала управления понижающей передачей. Необходимо заранее приготовить съемники для подшипников и фиксирующие элементы для работы с пружинными стопорными кольцами.

Особое внимание стоит уделить состоянию шестерён постоянного зацепления и синхронизаторов. Износ зубьев, сколы или задиры – основание для замены. Аналогично проверяются игольчатые и роликовые подшипники. Любой люфт недопустим. Допуск по осевому перемещению шестерни понижающей передачи – не более 0,2 мм.

Работы необходимо выполнять в чистом помещении. Все детали по мере демонтажа маркируются и раскладываются в порядке снятия. Это существенно упростит обратную сборку и позволит избежать ошибок при установке управляющих вилок и синхронизирующих муфт.

Подготовка инструмента и рабочего места перед разборкой

Рабочее место должно быть оборудовано прочным верстаком, устойчивым к маслам и механическим повреждениям. Обязательно наличие ёмкости для слива масла из раздаточной коробки объёмом не менее 10 литров. Поверхность пола выстилается резиновым ковриком или промышленной плёнкой для упрощения уборки и предотвращения загрязнений.

Для разборки необходим следующий инструмент: набор рожковых и накидных ключей от 10 до 27 мм, головки с трещоткой (включая удлинители), молоток массой 500 г, медная выколотка, монтажная лопатка, съёмник шестерен (трёхлапый), фиксатор для удержания шестерен, вороток для усиленного крутящего момента, щётка по металлу и ветошь без ворса.

Необходимо заранее приготовить герметичный контейнер для хранения мелких деталей – гаек, шайб, штифтов. Каждая деталь маркируется маркером или биркой с номером положения. Предусмотрите отдельную зону для выкладывания разобранных узлов в порядке демонтажа. Освещение должно обеспечивать не менее 500 люкс в рабочей зоне.

Перед началом работ отключается аккумуляторная батарея и фиксируется транспортное средство от самопроизвольного движения. Также необходимо подготовить обезжириватель, баллон с техническим аэрозолем WD-40 и комплект индивидуальных средств защиты: перчатки из прорезиненного материала, защитные очки, респиратор при работе с загрязнёнными узлами.

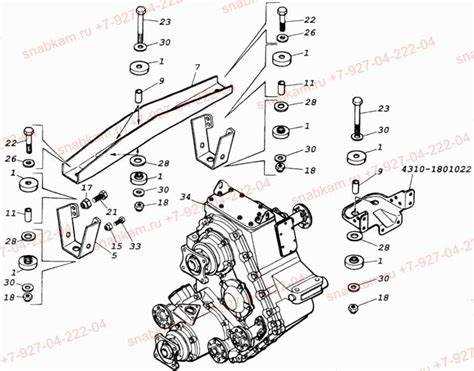

Снятие раздаточной коробки с автомобиля КамАЗ 4310

Перед демонтажем раздаточной коробки необходимо установить автомобиль на ровную поверхность, зафиксировать колёса противооткатными упорами и отключить массу. Работы выполнять только при остывшем двигателе и полностью слитом масле из раздатки через сливную пробку на нижней части корпуса.

Снимите карданные валы: сначала задний, затем передний. Открутите крепёжные болты фланцев карданов и отведите валы в сторону. Очистите места соединений от загрязнений и проверьте состояние шлицев и крестовин.

Отключите все приводы управления: механическую тягу включения переднего моста, тягу переключения диапазонов и вал управления коробкой передач. Все соединения промаркируйте, чтобы упростить последующую сборку. Избегайте перекосов при снятии тяг, чтобы не повредить шарниры и втулки.

Демонтируйте опору глушителя, если она мешает доступу к болтам крепления раздаточной коробки. Далее снимите кожух сцепления и открутите болты, крепящие раздатку к коробке передач. Используйте вороток с удлинителем и головки соответствующего размера. Поддержите коробку снизу гидравлическим домкратом или траверсой, чтобы исключить её падение при отсоединении.

После откручивания всех болтов аккуратно отделите раздатку от коробки передач, слегка покачивая её. Не допускайте перекоса – масса агрегата превышает 100 кг, поэтому рекомендуется работа вдвоём. Убедитесь, что раздатка снята строго вертикально, чтобы не повредить шлицевое соединение ведущего вала.

После демонтажа перенесите раздаточную коробку на верстак или подставку для дальнейшей разборки. Проверьте состояние уплотнительных поверхностей, крепёжных элементов и шлицев. При наличии следов масла на сопрягаемых поверхностях замените сальники и прокладки при последующей установке.

Очистка корпуса раздатки от грязи и масла

Перед разборкой корпуса раздаточной коробки КамАЗ 4310 необходимо тщательно удалить все загрязнения, чтобы избежать попадания абразивных частиц внутрь механизма.

• Установите коробку на устойчивую поверхность, предварительно подложив поддон для сбора остатков масла и грязи.
• С помощью шпателя аккуратно удалите плотные отложения пыли, глины и технологической грязи с наружной поверхности корпуса.
• Нанесите на металлические участки очиститель тормозов или керосин, избегая попадания на резиновые элементы и сальники.
• Оставьте средство на 5–7 минут для размягчения загрязнений.
• Смойте размягчённую грязь жёсткой кистью с синтетическим ворсом, обильно смачивая рабочую зону водой под давлением или чистым керосином.
• Особое внимание уделите стыковым плоскостям, резьбовым соединениям, дренажным отверстиям и вентиляционным каналам.
• Повторно промойте корпус сжатым воздухом, продувая все полости до полного удаления влаги и мелких частиц.
• После очистки осмотрите корпус на наличие трещин, сколов и деформаций, особенно в районе крепёжных ушей и посадочных мест подшипников.

Корпус должен быть полностью сухим и чистым перед началом демонтажа внутренних узлов.

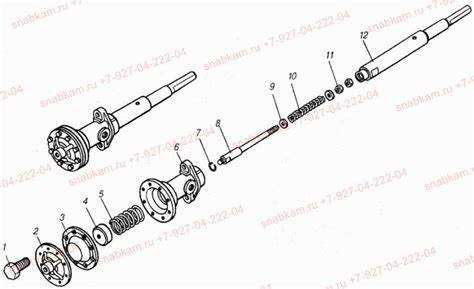

Отсоединение фланцев, крышек и маслосъемников

Перед демонтажом убедитесь, что раздаточная коробка надежно зафиксирована на стенде. Работы выполняются в следующей последовательности:

1. Сначала снимите карданные валы с фланцев выходных валов. Используйте ключ на 14 для откручивания болтов крепления. Пометьте взаимное положение фланца и вала для последующей правильной установки.
2. Выверните болты крепления фланцев ведущих валов. Применяйте вороток с удлинителем и фиксируйте вал от проворачивания монтажкой через отверстие корпуса.
3. Снимите фланцы, аккуратно постукивая по ним медным молотком. Не допускайте перекосов – возможны повреждения шлицевой части вала.
4. Отверните крепёж крышек подшипников. Используйте шестигранный ключ, соблюдая последовательность откручивания крест-накрест.
5. Извлеките крышки с помощью монтажных лопаток. Не применяйте чрезмерную силу – крышки плотно подогнаны, но ломаются при неравномерной нагрузке.
6. Осмотрите прокладки под крышками. Если они повреждены или отслаиваются, замените на новые.
7. Удалите маслосъемные кольца (сальники) из посадочных мест. Используйте съемник или отвертку с изогнутым жалом. При этом следите за состоянием посадочной поверхности – царапины исключены.
8. Проверьте посадочные места фланцев и крышек на наличие задиров, трещин, выработки. При обнаружении дефектов деталь подлежит замене или восстановлению.

Все снятые элементы разложите по маркированным контейнерам. Не допускайте загрязнения фланцев и сальников – даже мелкий абразив может привести к утечке масла при сборке.

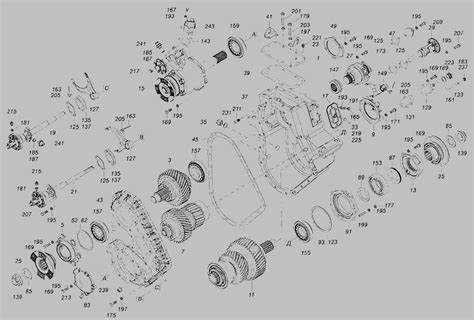

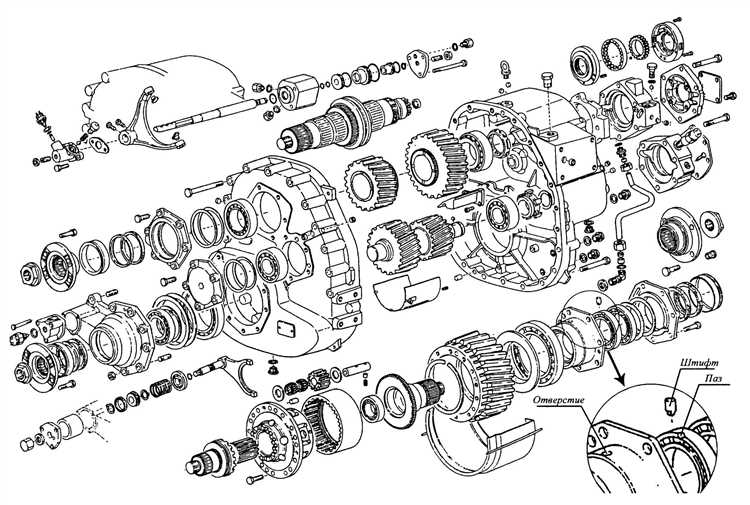

Извлечение валов и шестерён с фиксацией их положения

Перед извлечением необходимо обеспечить метки относительного положения шестерён и валов. Используйте кернер для нанесения маркировки на сопрягаемые элементы: входной вал – ведомая шестерня, промежуточный вал – шестерня понижающего ряда. Это критично для последующей корректной сборки.

Извлекать валы следует в следующем порядке: промежуточный, входной, затем выходной. Начните с демонтажа крышки подшипника промежуточного вала, аккуратно выбивая его через медную проставку, чтобы не повредить посадочные поверхности. После извлечения вала снимите шестерни и синхронизаторы, фиксируя порядок на бумаге или делая фото.

Шестерни с выходного вала предварительно освободите от стопорных колец. Используйте съёмник с тремя захватами, приложив усилие строго по оси вала. Не допускается проворачивание инструмента – можно повредить шлицевую часть. При демонтаже используйте фиксаторы, препятствующие смещению шестерён относительно валов. Для временной фиксации допустимо использование хомутов с проставками из мягкого металла.

После извлечения всех компонентов рекомендуется зафиксировать их положение в таблице:

После извлечения все детали уложить на чистую поверхность в порядке разборки. Не допускать перепутывания сторон шестерён с симметричной геометрией – ориентируйтесь по заводским меткам или износу зубьев.

Проверка деталей на износ и повреждения после разборки

После разборки раздаточной коробки КамАЗ 4310 необходимо тщательно проверять каждую деталь на износ, повреждения и признаки усталости материала. Это важно для предотвращения неисправностей в будущем и обеспечения долгосрочной эксплуатации агрегата.

1. Проверка шестерён: Износ зубьев шестерён проверяется визуально. Особое внимание стоит уделить наличию трещин, сколов или значительных следов износа на рабочих поверхностях. Признаками сильного износа могут быть потемнения металла, наличие зазоров между зубьями или неровности, влияющие на зацепление. Изношенные шестерни требуют замены.

2. Проверка подшипников: Износ подшипников проверяется с помощью проверки люфта и вращения. При наличии излишнего люфта или сопротивления вращению подшипники необходимо заменить. Также стоит обратить внимание на наличие следов ржавчины или пыли, что может свидетельствовать о повреждениях сальников или недостаточности смазки.

3. Проверка валов и шестерённых валов: Проверяются на износ по длине и на наличие деформаций. Необходимо проверять их на наличие царапин, вмятин или трещин, а также проверять радиальные отклонения с помощью микрометра. Валы с деформациями или значительными следами износа также требуют замены.

4. Проверка уплотнителей и сальников: После разборки стоит осмотреть сальники и уплотнители на предмет износа и трещин. Визуальные повреждения, такие как порезы или растяжения, могут привести к утечке масла и требуют немедленной замены.

5. Проверка корпуса раздаточной коробки: Корпус раздаточной коробки должен быть проверен на наличие трещин или деформаций. При таких дефектах корпус теряет свою герметичность, что может привести к утечке масла и ухудшению работы системы. При наличии трещин в корпусе нужно заменить его на новый или провести сварку, если это возможно.

6. Проверка сцепления и муфт: Муфты и сцепления должны быть проверены на износ и механические повреждения. На рабочих поверхностях не должно быть глубоких борозд или следов перегрева, таких как обожжённые участки. Износ в этих деталях влияет на эффективность работы раздаточной коробки и может привести к её отказу в процессе эксплуатации.

Проверка деталей раздаточной коробки КамАЗ 4310 должна проводиться внимательно, с особым акцентом на детали, подверженные интенсивному износу. Каждую деталь необходимо проверять индивидуально, чтобы обеспечить её исправную работу после сборки агрегата.

Хранение и маркировка деталей для последующей сборки

Для успешной разборки и сборки раздаточной коробки КамАЗ 4310 крайне важно организовать правильное хранение и маркировку деталей. Это предотвратит путаницу и упростит процесс восстановления агрегата.

Детали следует хранить в отдельных контейнерах или коробках. Каждая деталь должна быть защищена от загрязнений и повреждений. Использование тканевых или пластиковых мешков для мелких элементов, таких как подшипники и шестерни, исключает возможность их повреждения и потерю. При хранении крупных деталей, таких как вал или корпус, следует использовать поддоны или стеллажи, чтобы избежать их деформации и механических повреждений.

Каждую деталь необходимо маркировать с помощью водостойкого маркера или наклеек. Маркировка должна содержать информацию о позиции детали, её технические характеристики (например, тип подшипника или номер шестерни), а также этап разборки. Маркировка позволяет избежать ошибок при сборке и упрощает поиск нужных элементов. Для деталей, подлежащих замене, также стоит указать дату их снятия и состояние.

Для малых деталей можно использовать пластиковые контейнеры с отделениями, помеченные цифрами или буквами, соответствующими их расположению в коробке. Каждый контейнер должен быть подписан, указав точное наименование детали, её количество и место установки. В случае с крупными деталями полезно пометить их на основе их взаимного расположения в процессе сборки.

Особое внимание следует уделить синхронизации маркировки и хранения деталей с разборкой агрегата. Это поможет избежать ошибок при монтаже, особенно если детали имеют разные размеры и функциональные особенности. Неправильная маркировка или смешивание элементов может привести к несанкционированной установке, что в свою очередь увеличивает риск поломок в будущем.

Вопрос-ответ:

Что нужно учесть перед разборкой раздаточной коробки КамАЗ 4310?

Перед разборкой раздаточной коробки необходимо провести подготовительные работы. Важно обеспечить доступ к коробке, а также демонтировать детали, которые могут мешать разборке. Обязательно используйте инструменты, подходящие для работы с крупными деталями, и внимательно следите за сохранностью мелких элементов, которые могут быть легко утеряны или повреждены. Также стоит приготовить место для хранения разобранных частей, чтобы избежать их потери или повреждения.

Какие инструменты понадобятся для разборки раздаточной коробки КамАЗ 4310?

Для разборки раздаточной коробки КамАЗ 4310 потребуется набор стандартных инструментов, таких как гайковерты, трещотки, набор торцевых головок, отвертки и молоток. Также пригодятся съемники для снятия старых подшипников и другие специализированные инструменты, такие как рычаги для разборки сложных соединений. Для работы с тяжелыми и большими деталями стоит иметь в распоряжении домкрат и подставки для обеспечения устойчивости автомобиля.

Как правильно снимать и разбирать детали раздаточной коробки КамАЗ 4310?

Сначала нужно отсоединить все соединения раздаточной коробки с другими частями трансмиссии, такими как карданный вал и привод. Далее откручиваются болты, крепящие корпус коробки. После снятия крышки можно аккуратно вытащить внутренние элементы, начиная с главных шестерен и подшипников. Важно помнить, что все детали раздаточной коробки могут быть подвержены износу, поэтому стоит внимательно осматривать их при разборке и при необходимости заменить поврежденные или изношенные части.

Как избежать повреждений при разборке раздаточной коробки КамАЗ 4310?

Чтобы избежать повреждений, важно работать аккуратно и поочередно с каждым элементом. При разборке всегда придерживайтесь инструкции производителя, используйте мягкие молотки для выбивания деталей, избегая чрезмерных ударов. Лучше заранее подготовить все нужные инструменты, чтобы минимизировать время работы и снизить риск случайных повреждений. Также стоит следить за тем, чтобы не повредить уплотнители и не потерять мелкие детали, такие как шайбы и болты.

Что нужно делать с изношенными или поврежденными деталями раздаточной коробки КамАЗ 4310?

Если при разборке были обнаружены изношенные или поврежденные детали, их следует заменить на новые. При этом важно выбрать запчасти, соответствующие оригинальным, чтобы сохранить рабочие характеристики коробки. Некоторые детали, такие как подшипники или шестерни, могут требовать точной подгонки, поэтому их следует покупать только в проверенных магазинах. Важно провести все замены качественно, чтобы не допустить дальнейшего износа и поломок в процессе эксплуатации.

Как разобрать раздаточную коробку КамАЗ 4310?

Процесс разборки раздаточной коробки КамАЗ 4310 требует внимательности и аккуратности. Начать стоит с того, чтобы снять коробку с автомобиля. Для этого нужно отсоединить карданный вал и демонтировать подрамник, если он мешает доступу. Затем можно приступить к снятию самого редуктора. После этого откручиваются все болты, крепящие корпус раздаточной коробки. Важно аккуратно извлечь внутренние компоненты, такие как шестерни и валы, чтобы не повредить их. При разборке стоит внимательно следить за состоянием уплотнительных колец и других мелких деталей, которые могут потребовать замены.
