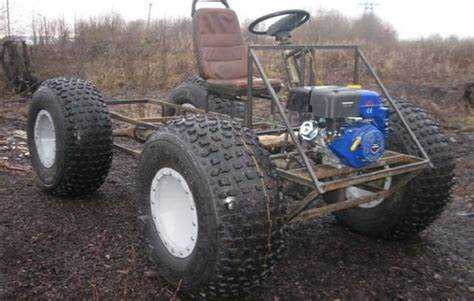

ЛуАЗ – один из немногих советских автомобилей, обладающих полноценным полным приводом и легкой рамной конструкцией, что делает его идеальной платформой для создания караката. При массе около 1 тонны и минимальной нагрузке на трансмиссию, он способен выдерживать установку нестандартных колес и агрегатов без серьезной переработки силовой схемы.

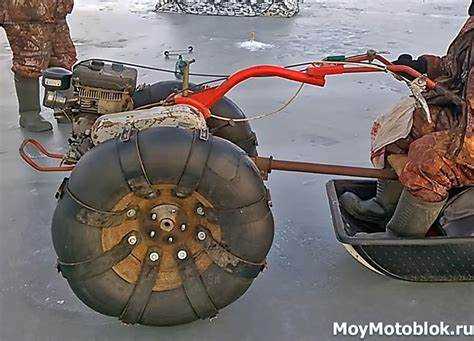

Основой для постройки караката служит рама от ЛуАЗа 969М с сохранённой раздаточной коробкой и редукторами. Для повышения проходимости используются низконапорные шины диаметром 1200 мм, изготовленные из тракторных камер, надетых на самодельные диски из листовой стали толщиной 4 мм. Резку и сварку колес лучше производить с использованием шаблонов, чтобы избежать биения на ходу.
Двигатель часто заменяется на более тяговитый, например, от ВАЗ-2106 или дизельный от китайских мини-тракторов. При установке мотора требуется переработка опор и корректировка углов карданных валов. Для улучшения охлаждения в условиях бездорожья радиатор монтируется над капотом с вертикальным расположением и отдельным электровентилятором.
Система рулевого управления дорабатывается за счет установки редуктора от УАЗа или Нивы, с удлинённой тягой и усиленным маятником. Тормоза чаще всего оставляют барабанными, но с новыми шлангами и цилиндрами, так как гидравлический контур ЛуАЗа изначально прост и надёжен.
Кузов максимально облегчается: удаляются двери, крыша заменяется каркасом с тентом, пол – на алюминиевые листы или рифленый металл. Электропроводка прокладывается по новой схеме, с упором на надёжность: минимум соединений, влагозащищённые колодки, вынесенные предохранители и отключаемый аккумулятор.
Каракат на базе ЛуАЗа – это практичный проект для тех, кто ищет универсальное транспортное средство для охоты, рыбалки и передвижения по заболоченной местности. Минимальные вложения, доступность запчастей и простота конструкции позволяют собрать полноценный вездеход своими руками.
Выбор подходящей модели ЛуАЗа для переделки
Оптимальной основой для самодельного караката служат модели ЛуАЗ 969М и ЛуАЗ 1302. Обе версии обладают рамной конструкцией, независимой подвеской и полным приводом, что упрощает процесс переделки под вездеход.
- ЛуАЗ 969М (выпуск с 1979 года) – оснащён 40-сильным двигателем МеМЗ-969 и трансмиссией с понижающей передачей. Карданная передача на передний и задний мост обеспечивает хорошую проходимость. Эта модель легче, чем 1302, что упрощает переделку и снижает массу итоговой конструкции.
- ЛуАЗ 1302 (с 1984 года) – более поздняя версия с усиленной рамой и модернизированной подвеской. Имеет более комфортный кузов, но увеличенную массу. Подходит для более тяжёлых надстроек и усиленных трансмиссий.
При выборе нужно учитывать доступность запчастей. Для 969М проще найти кузовные элементы и двигатель, а для 1302 – элементы ходовой части. Картеры редукторов у обеих моделей склонны к износу, поэтому перед переделкой проверяется их состояние.
Если планируется установка широких низкого давления шин, предпочтительнее 969М: у него уже изначально выше клиренс, а рулевое управление проще адаптировать под увеличенные габариты колёс.
Не рекомендуется использовать машины после серьёзных ДТП – нарушение геометрии рамы усложняет установку нестандартных узлов. Оптимально выбирать кузов без серьёзной коррозии в области крепления рычагов подвески и заднего моста.
Выбор зависит от задач: для лёгкого караката под болота и снег лучше подойдёт 969М, для грузового вездехода с кузовом – ЛуАЗ 1302 с доработанным редуктором и усиленным каркасом.

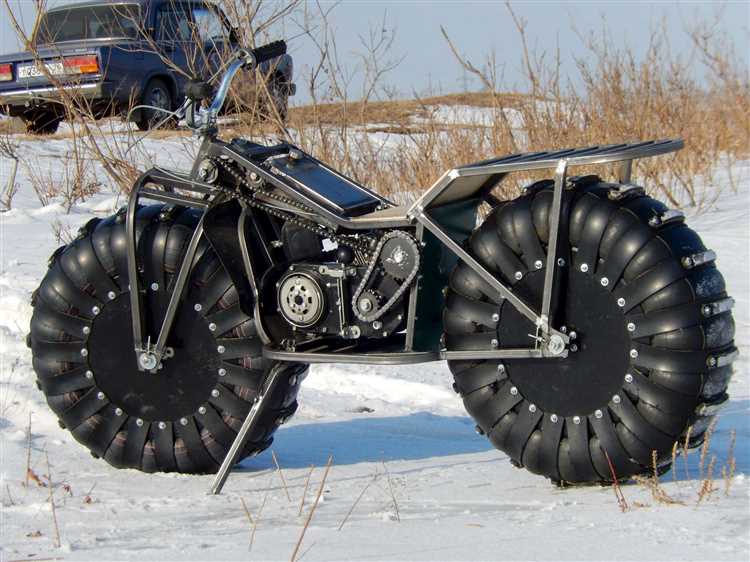

Разборка и подготовка кузова к установке внедорожных элементов
Перед началом демонтажа снимаются все навесные элементы: двери, капот, багажная дверь, фары, облицовка радиатора. Электропроводка отсоединяется от основных узлов с фиксацией расположения для последующей адаптации под новую компоновку. Топливный бак демонтируется полностью – в самодельном каракате его место часто меняется.
Салон очищается до голого металла, удаляются сиденья, обшивка, шумоизоляция. Обязательно снимается рулевая колонка и педальный узел – возможна их перестановка в процессе доработки. Полы и ниши колес осматриваются на предмет коррозии и трещин. Прогнившие участки вырезаются, усиливаются листовым металлом не тоньше 2 мм, швы провариваются сплошным швом.
Крепления штатной подвески срезаются болгаркой – для установки моста от ГАЗ-66 или УАЗ потребуется своя геометрия. Участки соединений рамы с кузовом зачищаются до чистого металла, старые шпильки удаляются, чтобы избежать смещения при приварке новых кронштейнов. Места будущего крепления внедорожных элементов размечаются с учётом увеличенного клиренса и хода подвески.
Арки расширяются под увеличенные колеса – в случае установки покрышек низкого давления проём расширяется не менее чем на 120 мм в каждую сторону. При сварке усилителей используется швеллер или профильная труба 40×40 мм, закреплённая диагонально для минимизации деформаций при нагрузке.
Все поверхности, подвергшиеся сварке и зачистке, обезжириваются и покрываются грунтом с антикоррозийными добавками. После предварительной сборки элементов внедорожной ходовой, проводится примерка кузова на новую раму или мостовые балки, чтобы исключить перекосы и обеспечить точное совмещение опорных точек.

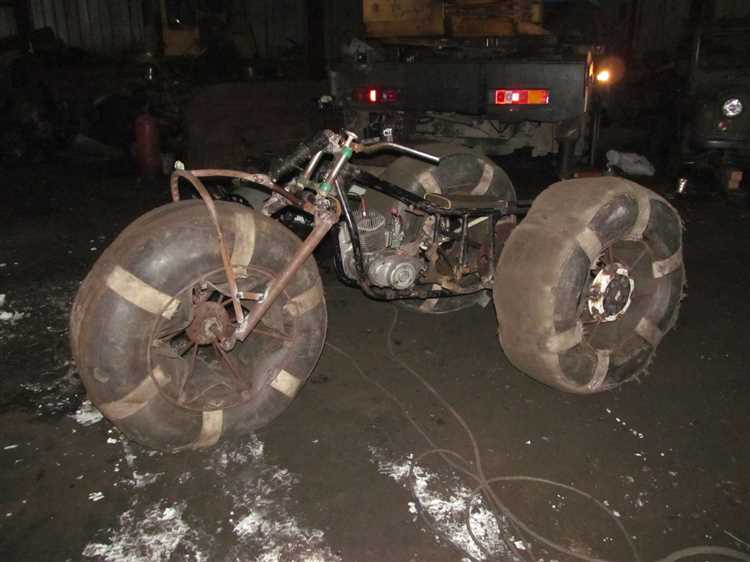

Переоборудование трансмиссии под большие колёса низкого давления

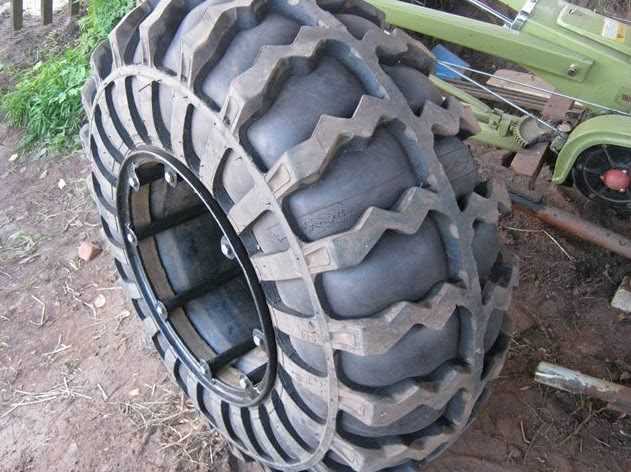

Установка колёс низкого давления диаметром от 1200 мм требует адаптации трансмиссии ЛуАЗа из-за роста нагрузки и изменения передаточных характеристик. Штатная главная пара КПП и редукторов не рассчитана на повышенный крутящий момент, возникающий при использовании подобных шин, особенно в болотистой или снежной местности.
Первым этапом является замена главной пары в редукторах. Оптимальным считается передаточное число 5.125, вместо штатного 4.1. Такие пары можно установить с минимальной доработкой корпусов редукторов, но требуется прецизионная настройка зазора в шестернях. Используются пары от военной техники – ГАЗ-66 или УАЗ с мостами «военного» типа, с модификацией фланцев привода под шрусы ЛуАЗа.
Карданные валы следует заменить на усиленные, с крестовинами увеличенного сечения и шлицевыми соединениями от ЗИЛ-131. Это необходимо для компенсации рывков и вибраций при движении на пониженной передаче. Также обязательна балансировка валов после сварки и удлинения.
КПП желательно заменить на пятиступенчатую от УАЗ-31512 с адаптацией под двигатель ЛуАЗа через переходную плиту. Это даёт более гибкий выбор передач и снижает нагрузку на трансмиссию при старте с места. Подключение раздаточной коробки осуществляется через укороченный промежуточный вал, при этом кардан между КПП и РК должен иметь шарниры равных угловых скоростей (ШРУС) для работы под изменённым углом.
Раздаточная коробка требует обязательной доработки – усиление валов и подшипников, особенно заднего выхода, где нагрузка возрастает вдвое. Установка понижающего комплекта (например, 3.0:1) критична для тягового усилия на тяжёлом грунте.
После переоборудования необходимо обеспечить правильную развесовку и симметрию трансмиссионной схемы. Все соединения проверяются на люфты, зазоры регулируются с точностью до 0.05 мм. Обязательно провести испытания на холостом ходу и под нагрузкой, контролируя температуру узлов и отсутствие вибраций.
Усиление рамы и доработка подвески под экстремальные нагрузки

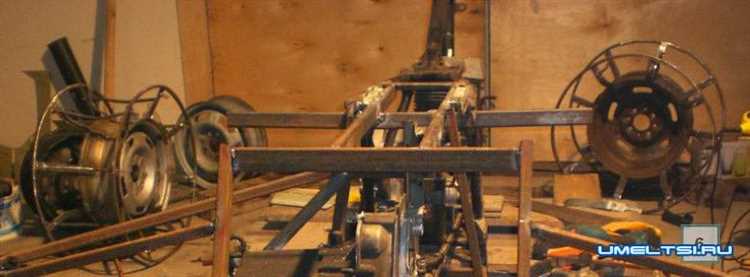

Рама ЛуАЗа требует значительных доработок для эксплуатации в условиях бездорожья и при высоких нагрузках. Основное внимание следует уделить усилению лонжеронов и точек крепления элементов подвески. Применяется сварка дополнительных стальных вставок из листа 4–5 мм в местах изгиба и соединений, где возникает наибольшая нагрузка. Соединения рекомендуется усиливать косынками, предварительно просверленными для снижения концентрации напряжений.
Переварка поперечин с заменой на профиль 60×40×3 мм позволяет существенно повысить жесткость конструкции. Обязательно удаление ржавчины и оцинковка новых элементов. Использовать обычную грунтовку недопустимо – требуется антикоррозионная обработка двухкомпонентными составами на эпоксидной основе.
Задняя подвеска переделывается с использованием рессор от ГАЗ-66 с укорочением до требуемой базы. Под рессоры устанавливаются усиленные стремянки из стали 10 мм с шагом резьбы М14×1.5. Шарниры и втулки заменяются на полиуретановые, что увеличивает срок службы и устойчивость к грязи. Для передней подвески применяются амортизаторы от УАЗа с изменённым углом установки – около 15 градусов к вертикали для увеличения хода.
Кронштейны крепления амортизаторов вырезаются из листа 6 мм и привариваются не к кузову, а непосредственно к усиленной раме. Использование стандартных точек крепления недопустимо – они не рассчитаны на массу и динамику караката. Все соединения выполняются на высокопрочных болтах класса прочности не ниже 10.9 с гроверами и шайбами увеличенного диаметра.
В передней части необходимо установить дополнительную поперечную балку между лонжеронами – труба 50×50×4 мм, приваренная через усиливающие пластины длиной не менее 100 мм. Это предотвращает деформацию при диагональном вывешивании и фронтальных ударах. Проверка всех сварных швов обязательна – не допускаются пористость и непровары, особенно в точках крепления подвески.

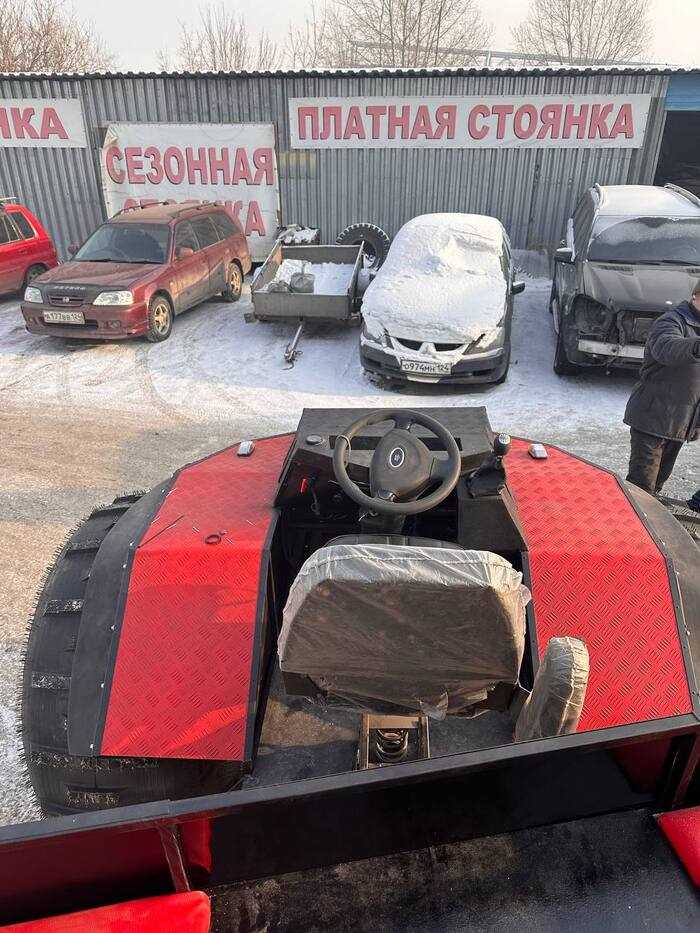

Изготовление и установка самодельных мостов с повышенным клиренсом
Для увеличения клиренса при постройке караката на базе ЛуАЗа применяются самодельные мосты портального типа. Основой служат штатные мосты от ЛуАЗа, доработанные для переноса оси колес ниже оси полуосей. Это достигается установкой редукторов между поворотными кулаками и ступицами, смещающих выход вращения вниз на 120–150 мм.
Редукторы изготавливаются из корпуса, выточенного из стального листа толщиной не менее 8 мм, с внутренним размещением пары шестерён. Подходят конические шестерни от ГАЗ-66 или ЗИЛ-130, обеспечивающие надежную передачу крутящего момента. Для их крепления необходимо точно выставить зацепление, используя регулируемые посадочные места и подгонку по пятну контакта.
Перед сборкой корпуса мостов все детали проходят обязательную термообработку. Валы изготавливаются из стали 45, каленой до твердости HRC 40–45, под посадку подшипников с натягом 0,03–0,05 мм. Применяются конические роликовые подшипники с двухсторонней регулировкой преднатяга.
Для компенсации увеличенной нагрузки усиливаются места крепления амортизаторов и рессор. Приварка усилительных косынок и применение втулок из конструкционной стали толщиной не менее 4 мм предотвращает деформации при длительной эксплуатации.
После сборки мостов обязательна проверка люфтов, замер backlash шестерён (допуск 0,15–0,25 мм), а также герметизация стыков через термостойкий герметик с последующей проверкой на утечку масла при вращении полуосей. Масло заливается трансмиссионное с вязкостью не ниже 85W-140.
Установка осуществляется на стандартные крепления с доработкой крепежных элементов. Требуется изменение углов карданных валов с установкой промежуточных опорных подшипников или двойных крестовин. Это позволяет избежать вибраций при движении и сохранить ресурс трансмиссии.
Монтаж рулевого управления и тормозной системы с учётом новой конструкции
Для правильной работы самодельного караката на базе ЛуАЗа необходимо учесть особенности рулевого управления и тормозной системы, чтобы обеспечить безопасное и стабильное движение. Изменения в конструкции могут повлиять на геометрию и усилия, которые будут действовать на компоненты, поэтому каждый этап монтажа требует внимательности и точности.
Рулевое управление
Основным элементом системы является редуктор рулевого управления. Для монтажа потребуется адаптировать его к новому шасси, учитывая угол наклона и расположение карданного вала. Рекомендуется использовать рулевую колонку с усилителем от более современных автомобилей, чтобы уменьшить нагрузку на водителя при маневрировании. Важно расположить редуктор так, чтобы минимизировать угол наклона карданного вала и избежать излишнего люфта. Для соединения с колесами можно использовать тяги с регулируемыми соединениями, что позволит точно настроить схождение и развал колес.
При монтаже рулевого управления необходимо обратить внимание на правильное крепление колонок и редуктора. Узлы должны быть закреплены с использованием усиленных металлических пластин, что предотвратит их смещение и улучшит отклик рулевого управления. Учитывая повышенные нагрузки, возможно использование шаровых опор вместо стандартных втулок для увеличения долговечности.
Тормозная система
Тормоза для самодельного караката также требуют внимания к деталям. Для использования на пересеченной местности, где высока вероятность попадания грязи и воды, важно выбрать тормоза, устойчивые к воздействию внешних факторов. Рекомендуется использовать дисковые тормоза с защитными кожухами, которые предотвратят попадание грязи и камней. Расположение тормозных механизмов на колесах следует выбирать с учётом максимальной эффективности торможения, а также легкости обслуживания.
Основные компоненты тормозной системы – это тормозные диски, суппорты и шланги. Диски можно оставить от оригинального ЛуАЗа, но с усилением толщины для повышения прочности. Для повышения эффективности тормозов стоит использовать гидравлическую систему с возможностью регулировки усилия торможения. Стоит учитывать, что при монтаже тормозных трубок важно правильно их прокачать, чтобы исключить воздушные пробки, что может снизить эффективность торможения.
При установке тормозов также следует учитывать изменения в подвеске. Повышение жесткости пружин или использование более мощных амортизаторов требует установки тормозных механизмов, способных выдерживать увеличенные нагрузки. Подвеска должна работать синхронно с тормозами, чтобы избежать чрезмерных ударов при экстренном торможении и повысить устойчивость караката на неровных дорогах.
Для предотвращения перегрева тормозных механизмов следует использовать системы охлаждения тормозов, такие как вентиляционные каналы, которые будут способствовать улучшению теплоотведения. Тормозные жидкости должны быть выбраны с учётом температуры эксплуатации, чтобы избежать кипения жидкости при интенсивных нагрузках.
Защита агрегатов и герметизация узлов для преодоления водных преград
Для успешного преодоления водных преград на самодельном каракате на базе ЛуАЗа критически важна защита агрегатов и герметизация узлов. Основная задача – предотвращение попадания воды в моторный отсек, трансмиссию и другие важные компоненты.
1. Защита двигателя
Двигатель должен быть защищен от прямого контакта с водой. Для этого устанавливается специальный водонепроницаемый кожух или бокс, который предотвращает попадание влаги на электрику и систему впуска. Рекомендуется использовать герметичные фильтры для системы впуска, которые ограничат попадание воды в цилиндры.
2. Герметизация трансмиссии и коробки передач
Коробка передач и редукторы должны быть полностью герметизированы. Для этого применяются специальные уплотнительные кольца и прокладки, которые предотвращают утечку трансмиссионного масла и попадание воды. Важно обратить внимание на пыльники и манжеты, которые следует заменить на более прочные и водонепроницаемые.
3. Герметизация подшипников и валов
Все подшипники, находящиеся в непосредственной близости от колес или трансмиссии, должны быть герметичными, чтобы предотвратить их разрушение из-за воздействия воды. Для этого используются манжеты и сальники, предназначенные для работы в экстремальных условиях.
4. Электрические компоненты
Электрические соединения и узлы следует защищать от воды, особенно в области распределителя зажигания и стартера. Для защиты можно использовать водонепроницаемые разъемы и герметичные коробки для предохранителей. Важным элементом является защита катушек зажигания, которые могут выйти из строя при попадании воды.
5. Прокачка системы охлаждения
Радиатор и система охлаждения должны быть защищены от попадания воды, особенно если каракат используется для преодоления глубоких водоемов. Важно, чтобы шланги и соединения были герметичными, а сам радиатор оснащался специальными решетками или защитными экранами для предотвращения повреждения.
6. Уплотнение выхлопной системы
Выхлопная система также должна быть герметизирована, чтобы исключить попадание воды в катализатор и другие элементы системы. Для этого используют устойчивые к коррозии материалы и герметики, а также дополнительные защитные экраны.
Решение этих задач обеспечит надежную защиту агрегатов и узлов караката, а также повысит его проходимость по водным преградам.
Вопрос-ответ:
Как выбрать подходящую базу для самодельного караката на ЛуАЗе?
Для создания самодельного караката на базе ЛуАЗа необходимо учитывать несколько факторов. Важно выбрать модель с хорошей технической базой, например, с исправной подвеской и двигателем. Лучше всего подходят автомобили, которые уже имеют опыт эксплуатации в условиях бездорожья, так как они обладают крепкой рамой и хорошей проходимостью. Прежде чем приступить к переделке, стоит оценить состояние кузова и наличие ржавчины, чтобы избежать дополнительных затрат на восстановление.
Какие модификации потребуется выполнить для установки больших колес на ЛуАЗ?
Для установки крупных колес на ЛуАЗ потребуется внести несколько изменений в конструкцию автомобиля. В первую очередь нужно будет заменить стандартные подвески на усиленные, чтобы они могли выдержать дополнительную нагрузку. Также потребуется подрезать арки колес, чтобы обеспечить необходимый клиренс и избежать трения колес о кузов при движении по неровным поверхностям. Возможно, понадобится изменить систему рулевого управления, чтобы новые колеса не повлияли на управляемость машины.
Что можно сделать для улучшения проходимости караката на базе ЛуАЗ?
Для улучшения проходимости караката на базе ЛуАЗ следует обратить внимание на несколько аспектов. Установка более крупных колес с агрессивным протектором обеспечит лучшую сцепляемость с поверхностью. Усиленные амортизаторы и пружины позволят улучшить ходовую часть, а модернизация трансмиссии, например, установка раздаточной коробки с понижающей передачей, обеспечит возможность движения по сложным участкам. Дополнительно можно улучшить защиту нижней части автомобиля, установив защитные пластины и усиленные бамперы.
Как сделать кузов караката на базе ЛуАЗ максимально легким, но прочным?
Для создания легкого, но прочного кузова караката стоит использовать алюминиевые или стальные сплавы, которые обладают хорошей прочностью при относительно малом весе. Также можно применить каркасную конструкцию с жесткими перемычками, которые обеспечат необходимую прочность, не увеличивая массу. Важно учитывать баланс между весом и прочностью, поскольку слишком легкий кузов может быть недостаточно устойчивым на сложных маршрутах. Использование специализированных материалов, таких как композиты, также поможет снизить массу, но потребует дополнительных затрат.
Какие инструменты и материалы понадобятся для постройки караката на базе ЛуАЗ?
Для строительства самодельного караката на базе ЛуАЗ потребуется целый ряд инструментов и материалов. Обязательными являются сварочный аппарат, болгарка, дрель и набор ключей для работы с автомобильными деталями. Также понадобятся трубы или уголки для создания каркаса, усиленные подвески, амортизаторы, а также комплект колес с хорошими протекторами для бездорожья. Для кузова можно использовать сталь, алюминий или другие легкие, но прочные материалы. При наличии навыков можно обойтись стандартным набором инструмента, но для работы с более сложными деталями могут понадобиться специализированные устройства.
Какой двигатель лучше всего использовать для самодельного караката на базе ЛуАЗа?
Для самодельного караката на базе ЛуАЗа подойдет двигатель, который будет достаточно мощным для преодоления сложных препятствий и обеспечит хорошую проходимость. Обычно используются моторы от автомобилей с таким же классом проходимости или более мощные. В качестве хорошего варианта может быть двигатель от УАЗа или аналогичный по мощности и размеру. Выбор зависит от желаемых характеристик: например, для более высоких скоростей можно взять мотор с большей мощностью, а для улучшенной проходимости – более тяговитый, но менее мощный. Не забудьте также о креплениях и трансмиссии, они должны быть совместимы с кузовом и рамой ЛуАЗа.
Какие особенности при сборке самодельного караката стоит учитывать, чтобы конструкция была безопасной?
При сборке караката важно учитывать несколько факторов безопасности. Во-первых, стоит внимательно подходить к выбору материалов. Рама должна быть прочной, и её нужно тщательно сварить, чтобы избежать деформации при нагрузке. Во-вторых, следует правильно установить амортизаторы и подвеску, чтобы они выдерживали тяжёлые нагрузки и не давали сильных рывков на неровных поверхностях. Тормоза должны быть установлены так, чтобы они обеспечивали надёжное замедление при высокой скорости или в условиях сложных дорог. Также стоит учесть расположение элементов питания и топливной системы, чтобы минимизировать риск их повреждения в случае удара или других экстремальных ситуаций. Надёжность соединений и креплений деталей тоже имеет важное значение для долговечности конструкции и безопасности её эксплуатации.
