Шкворни на ЛуАЗ 969М – это один из ключевых элементов передней подвески, от которого зависит управляемость и безопасность движения. При износе шкворней появляется люфт в поворотных кулаках, ухудшается точность рулевого управления и увеличивается износ шин. Типичный ресурс оригинальных шкворней составляет порядка 30–50 тысяч километров, но при езде по бездорожью или с перегрузкой они изнашиваются значительно быстрее.
На ЛуАЗ 969М установлены конические шкворни с бронзовыми втулками. Заводская конструкция не предусматривает наличия подшипников, поэтому втулки подвержены абразивному износу. Признаком необходимости замены служит люфт в верхней и нижней опорах поворотного кулака, который можно выявить простым раскачиванием переднего колеса в вертикальной плоскости. При наличии свободного хода более 1 мм требуется незамедлительное вмешательство.
Работа по замене шкворней требует снятия переднего колеса, тормозного барабана, цапфы и поворотного кулака. Необходимо заранее подготовить съёмник для шкворней, комплект новых втулок и шкворней (желательно с модернизированной геометрией), а также развёртку для доводки втулок по месту. Обязательно нужно промерить соосность посадочных гнёзд в кулаке и рычаге, поскольку перекос даже в доли миллиметра приведёт к заклиниванию узла.
Перед установкой новых втулок рекомендуется заморозить шкворень и нагреть кулак, чтобы обеспечить плотную посадку без излишнего усилия. После сборки обязательно производится регулировка зазора с помощью регулировочных шайб. Правильный зазор – минимальный, но без закусывания при повороте. Завершающим этапом является смазка литиевой или графитовой смазкой через пресс-маслёнки и контрольное испытание на стенде или в движении.
Как определить износ шкворней на ЛуАЗ 969М по симптомам
Люфт передних колёс – основной признак. Проверяется вывешиванием передней оси и раскачиванием колеса в вертикальной плоскости. При ощутимом перемещении необходимо проверить именно верхний и нижний шкворень, а не рулевые наконечники или подшипники ступицы.
Неустойчивость на дороге при движении на прямой особенно заметна на скорости свыше 40 км/ч. Машину начинает «вести», появляется ощущение плавания передней части. Это следствие ослабления фиксации кулака из-за износа бронзовых втулок шкворней.
Стуки при проезде неровностей с характерным металлическим призвуком, особенно при вывороте руля, свидетельствуют о сильном износе или разрушении втулок. Шкворень в этом случае уже болтается в посадочном месте.
Затруднённое вращение руля или закусывание в крайних положениях – сигнал о перекосе шкворня или о заклинивании из-за сильного износа. Возможно, верхняя и нижняя втулки изношены неравномерно, создавая перекос кулака.
Следы смазки с пылью и грязью на верхней или нижней части шкворня указывают на разрыв сальников. Это часто сопровождается ускоренным износом втулок, особенно если внедорожник эксплуатируется в сырой среде.
Проверка состояния шкворней должна проводиться каждые 10 000 км, особенно при регулярной езде по бездорожью. Превышение зазора более 0,3 мм требует замены втулок и шкворней.
Какие инструменты и запчасти понадобятся для замены шкворней
Для замены шкворней на ЛуАЗ 969М потребуется комплект точного инструмента и конкретные детали, без которых процедура невозможна. Работа связана с демонтажом поворотных кулаков и точной подгонкой элементов, поэтому важна каждая позиция в списке.
Необходимые инструменты:
- Съёмник шкворней – предпочтительно винтовой, соответствующий диаметру шкворня ЛуАЗа
- Ключи рожковые и накидные: 14, 17, 19 мм – для снятия ступицы, тормозного щита и кулака
- Головки с трещоткой: 14, 17, 19 мм – ускоряют демонтаж узлов
- Молоток слесарный 500–800 г – для аккуратного выбивания шкворней
- Выколотка стальная Ø10 мм – подогнанная под диаметр шкворня
- Тиски или струбцина – для фиксации деталей при установке
- Штангенциркуль – проверка износа отверстий под шкворень
- Смазка графитовая – для посадки новых шкворней
- Металлическая щётка – очистка посадочных мест
Необходимые запчасти:
- Шкворни – комплект на переднюю ось (2 шт. на сторону, всего 4)
- Втулки шкворней – бронзовые или капролоновые, соответствующие посадочному диаметру
- Шайбы регулировочные – набор толщин от 0,1 до 1 мм
- Пыльники шкворней – резиновые, закрывающие втулки от пыли
- Гайки и шплинты – желательно новые, М14х1,5, соответствующие заводским
- Смазочные ниппели – при наличии пресс-маслёнок на кулаках
Перед началом работ необходимо проверить соответствие размеров шкворней и втулок, а также наличие всех регулировочных шайб. От этого зависит точность установки и отсутствие люфта в поворотном узле.
Подготовка перед снятием переднего моста и поворотных кулаков
Установите автомобиль на ровную бетонную поверхность, заблокируйте задние колеса упорами и включите первую передачу. Используйте домкрат с грузоподъёмностью не менее 2 тонн. Перед поддомкрачиванием снимите передние колёса для облегчения доступа к крепежу поворотных кулаков.
Открутите болты крепления переднего карданного вала к фланцу раздаточной коробки, предварительно пометив положение фланца маркером. Это позволит избежать дисбаланса при обратной установке. Кардан отведите в сторону и закрепите проволокой.
Очистите шаровые соединения от грязи и коррозии с помощью металлической щётки и аэрозольной смазки. Это упростит демонтаж гаек шкворней и поворотных цапф. Проверьте наличие смазки в сочленениях – при её отсутствии обработайте соединения проникающей жидкостью за сутки до разборки.
Открутите гайки рулевых тяг от поворотных рычагов, используя съёмник, чтобы избежать повреждения резьбы. Обязательно зафиксируйте положение тяг, если планируется их повторная установка без регулировки схождения.
Перед началом демонтажа слейте масло из редуктора переднего моста через нижнюю сливную пробку. Это предотвратит вытекание масла при снятии полуосей. Пробку очистите и проверьте состояние магнитного сердечника на наличие металлической стружки.
Снимите тормозные барабаны и отсоедините тормозные шланги от суппортов, если установлены дисковые тормоза. При наличии барабанов – отведите тормозные колодки, чтобы не повредить их при снятии кулаков.
Все болты и гайки, подлежащие откручиванию, обработайте антикоррозийным составом минимум за час до начала работ. Используйте только качественный инструмент – ключи на 17, 19 и 22 мм, воротки с удлинителями и шестигранные головки, чтобы исключить срыв граней.
Пошаговая разборка узла шкворней на ЛуАЗ 969М

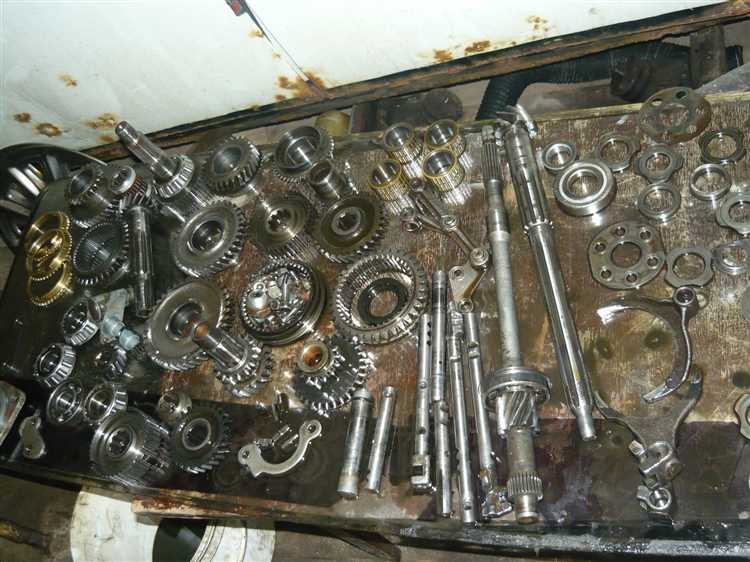

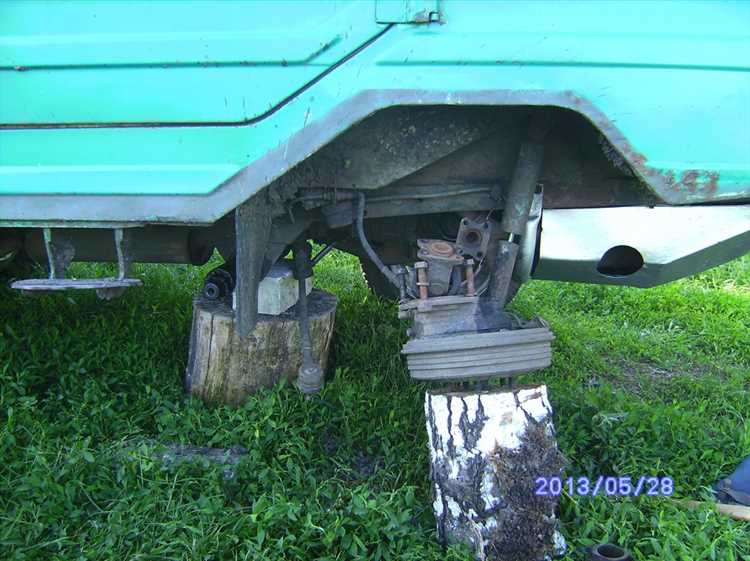

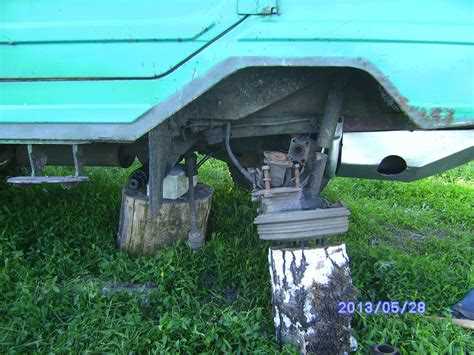

Перед началом работ необходимо установить автомобиль на ровную площадку, зафиксировать ручной тормоз и поддомкратить нужное колесо. Снимите колесо и очистите узел от грязи и смазки.

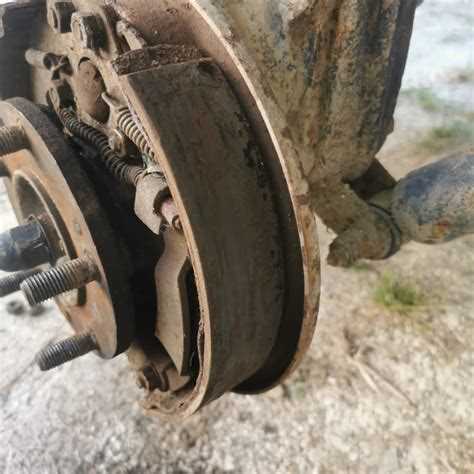

- Снимите тормозной барабан. Для этого отверните крепёжные болты, аккуратно стяните барабан, контролируя положение колодок.
- Отсоедините рулевой наконечник от поворотного кулака. Используйте съёмник, чтобы избежать повреждений конуса наконечника.
- Открутите болты крепления цапфы к поворотному кулаку. Болты расположены по периметру фланца, крепящего цапфу к шкворневому узлу.
- Снимите поворотный кулак. Если посадка плотная, используйте резиновый молоток или мягкую наставку, чтобы аккуратно сбить кулак без повреждений.
- Осмотрите верхний и нижний шкворни. Обратите внимание на износ посадочных мест в поворотном кулаке и на самой цапфе. При наличии выработки более 0,1 мм – обязательная замена.
- Выкрутите стопорные болты шкворней, затем аккуратно выбейте шкворни из посадочных отверстий. Для этого подойдёт выколотка подходящего диаметра.
- Достаньте бронзовые втулки (если установлены). При необходимости используйте самодельный съёмник или выпрессовывайте втулки через подходящую оправку.
После разборки проверьте состояние всех элементов: шкворней, втулок, посадочных мест и уплотнительных колец. Изношенные или повреждённые детали заменяйте. Перед обратной сборкой обязательно промойте и просушите все каналы и поверхности сопряжения.
Установка новых шкворней и правильная регулировка зазоров
Перед установкой убедитесь, что посадочные места кулаков и поворотных цапф очищены от грязи, ржавчины и остатков старых шкворней. Новые шкворни подбираются строго по диаметру с допуском не более 0,02 мм. Перед запрессовкой нанесите тонкий слой графитовой или молибденовой смазки на поверхность шкворня.
Запрессовку выполняйте с помощью тисков или пресса, строго по оси. Допустимо лёгкое постукивание через деревянную проставку. Шкворень должен входить в посадочное отверстие с небольшим натягом без перекоса. После установки зафиксируйте его стопорным болтом и проверьте наличие люфта.
Подбор регулировочных шайб выполняется до достижения зазора между шкворнем и подшипниками в пределах 0,02–0,05 мм. Измерение производится щупом или индикатором часового типа при покачивании цапфы вверх-вниз. Шайбы устанавливаются сверху и снизу, строго в соответствии с направлением нагрузки. Недопустимо использование изношенных или деформированных шайб.
После сборки проверьте плавность поворота цапфы – усилие должно быть равномерным на всём участке хода. При закусывании или люфте повторно отрегулируйте зазор, заменив одну из шайб. Фиксация всех элементов осуществляется с использованием резьбового фиксаторного состава и соблюдением момента затяжки по техническому регламенту (30–35 Н·м для болтов крепления шкворня).
Контрольный осмотр проводится после первых 50 км пробега – повторная проверка зазоров и подтяжка крепежа исключают разбалтывание в начальный период эксплуатации.
Проверка работы рулевого управления после замены шкворней
После замены шкворней на ЛуАЗ 969М важно тщательно проверить рулевое управление, чтобы исключить возможные неисправности и гарантировать безопасность при движении. Проверка начинается с визуального осмотра всех компонентов, связанных с рулевым механизмом: рулевых тяг, наконечников, шаровых опор и самих шкворней. Все соединения должны быть надежно зафиксированы, а люфт в местах крепления минимален.
Проверка работы рулевого управления включает следующие этапы:
1. Проверка на свободный ход рулевого колеса: Садитесь в автомобиль, поворачивайте рулевое колесо влево и вправо. Люфт в рулевом колесе не должен превышать 10-15 мм. Если люфт больше, возможно, это сигнализирует о неисправности в рулевой рейке или шаровых опорах.
2. Оценка реакции колес на управление: После того как вы проверили свободный ход, аккуратно прокачайте автомобиль вперед на несколько метров, проверяя реакцию колес на повороты рулевого колеса. Колеса должны сразу следовать за поворотом, без задержек или посторонних звуков.
3. Проверка на шум и вибрации: Во время движения на малой скорости прислушивайтесь к посторонним звукам в области передней оси. Не должно быть характерных стуков, скрипов или других аномальных звуков, которые могут указывать на неправильную установку шкворней или дефекты в подвеске.
4. Проверка на плавность хода рулевого механизма: Плавность поворота рулевого колеса важна для комфортного управления. Если рулевое колесо поворачивается с усилием или с рывками, возможно, проблема в шкворнях или рулевой рейке, которые не были правильно отрегулированы.
5. Проверка углов установки колес: Необходимо проверить углы развала и схождения колес с помощью специального оборудования. Неправильная регулировка может вызвать повышенный износ шин и плохую управляемость автомобиля.
После всех проверок, если рулевое управление работает корректно, можно переходить к эксплуатации. В случае выявления неисправностей, их нужно устранять немедленно, чтобы избежать дальнейших повреждений или аварийных ситуаций на дороге.
Вопрос-ответ:
Как узнать, что пришло время заменить шкворни на ЛуАЗ 969М?
Основной признак того, что шкворни нуждаются в замене, это наличие люфта в соединении передних колес и потеря управляемости. Если при поворотах руль начинает ощущаться нечетким или появляются посторонние шумы, скорее всего, шкворни изношены. Также стоит обратить внимание на неравномерный износ шин и ухудшение устойчивости автомобиля на дороге.
Какие инструменты понадобятся для замены шкворней на ЛуАЗ 969М?
Для замены шкворней на ЛуАЗ 969М вам понадобятся следующие инструменты: домкрат и подставки для поднятия автомобиля, съемник шкворней, гайковерты или ключи для откручивания креплений, молоток, а также средства для чистки деталей и смазка для установки новых шкворней. Кроме того, вам потребуется новый комплект шкворней, если это необходимо.
Как правильно снять старые шкворни на ЛуАЗ 969М?
Для начала необходимо поднять переднюю ось автомобиля и зафиксировать его на подставках. Затем открутите болты крепления шкворней, используя подходящие инструменты. После этого аккуратно удалите старые шкворни с помощью съемника, при этом важно не повредить остальные элементы подвески. Если шкворни сильно закисшие, можно аккуратно постучать по ним молотком, чтобы облегчить снятие.
Как установить новые шкворни на ЛуАЗ 969М?
После того как старые шкворни сняты, очистите все соединения и посадочные места от грязи и ржавчины. Установите новые шкворни на место, аккуратно вставив их в корпус подвески. Затяните крепежные болты с необходимым усилием, чтобы обеспечить надежную фиксацию, но без перегрузки деталей. После установки убедитесь, что шкворни свободно вращаются, и проверьте всю подвеску на отсутствие люфтов и шумов при движении.
