Лампа ABS на приборной панели ЗАЗ Форза загорается при неисправности системы антиблокировки тормозов. Это может быть связано с повреждением датчиков скорости колес, выходом из строя модуля ABS или обрывом проводки. Простое отключение лампы без устранения причины может повлиять на безопасность, поэтому перед отключением важно убедиться в том, что система действительно не подлежит восстановлению или отключена по техническим причинам.
На ЗАЗ Форза для отключения лампы ABS часто используется метод удаления сигнала с панели приборов. Лампа управляется контроллером, а её питание поступает с приборного щитка по шине. Для отключения можно разорвать цепь питания лампы, выпаяв светодиод с платы панели приборов или установив резистор-шунт в цепь. Второй способ – программное отключение через блок управления, но он требует доступа к диагностическому разъему OBD-II и специализированного ПО, такого как Launch X431 или Scanmatik 2.
Важно: при любом вмешательстве в систему ABS необходимо предварительно считать ошибки с блока управления. Если лампа горит по причине, например, обрыва заднего правого датчика, её отключение без ремонта приведёт к постоянной потере контроля ABS. Безопаснее заменить неисправный датчик, чем устранять визуальное проявление проблемы.
В случаях, когда ABS уже физически отключена или демонтирована, и лампа загорается ошибочно, наиболее корректный способ её отключения – перепрошивка панели приборов с изменением логики индикации. Этот метод требует доступа к EEPROM микросхемы щитка приборов, например, через программатор CH341A. Без соответствующего опыта рекомендуется обратиться к специалисту по автоэлектронике.
Проверка исправности датчиков ABS на каждом колесе
На ЗАЗ Форза каждый из четырёх датчиков ABS расположен вблизи ступицы колеса и считывает скорость вращения зубчатого венца. При выходе из строя хотя бы одного из них блок управления фиксирует ошибку и загорается лампа ABS на приборной панели.
Начать следует с визуального осмотра. Поддомкратьте автомобиль и снимите колёса. Проверьте проводку каждого датчика на наличие повреждений, перегибов, коррозии на разъёмах. Особенно уязвимы провода передних колёс, так как они подвергаются нагрузкам при поворотах.
Подключите мультиметр к контактам разъёма каждого датчика. В режиме измерения сопротивления датчик должен показывать от 900 до 1400 Ом. Если значение отличается или равняется бесконечности, элемент подлежит замене.
Также возможно использование диагностического сканера с функцией чтения данных в реальном времени. Подключив его к OBD-II разъёму, проследите, отображаются ли скорости всех колёс. Если один из каналов неактивен – проверяйте соответствующий датчик и проводку.
После устранения неисправности и установки исправного датчика ошибка ABS может сброситься автоматически. Если этого не произошло, потребуется сброс через диагностическое оборудование.
Диагностика блока управления ABS с помощью сканера OBD-II
Для точной проверки системы ABS на ЗАЗ Форза подключите OBD-II сканер к диагностическому разъему, расположенному под рулевой колонкой, ближе к центральной консоли. Подключение должно осуществляться при выключенном зажигании.
Включите зажигание без запуска двигателя и дождитесь установки связи сканера с блоком управления. В меню выберите модуль ABS или «Anti-lock Braking System», если устройство поддерживает русификацию. При отсутствии доступа к ABS используйте профессиональный сканер, совместимый с платформой Chery A13, на которой основан ЗАЗ Форза.
Считайте коды ошибок. Типичные коды: C0035 (датчик скорости переднего левого колеса), C0040 (правого), C0265 (ошибка реле модуля ABS). Обратите внимание на постоянные и прерывистые ошибки. Прерывистые свидетельствуют о нестабильном контакте или повреждении проводки, постоянные – о неисправности компонента.
Удалите сохранённые ошибки и повторно запустите тест. Если коды появляются снова, необходимо проверить соответствующий датчик, разъёмы и проводку до блока управления. При полном отсутствии связи с ABS проверьте питание блока управления и исправность предохранителя F18 в монтажном блоке под капотом.
После устранения неисности и успешного сброса кодов, контрольная лампа ABS на приборной панели должна погаснуть. Если она продолжает гореть, даже при отсутствии ошибок, проверьте целостность CAN-шины между ABS и ЭБУ.
Удаление ошибки ABS из памяти блока управления
Перед удалением ошибки ABS на ЗАЗ Форза необходимо устранить её первопричину – повреждённый датчик, обрыв цепи или сбой модуля. Иначе ошибка появится снова сразу после сброса.
Для удаления ошибки потребуется диагностический сканер, поддерживающий протокол OBD-II и работу с системой ABS. Подключение осуществляется через диагностический разъём OBD-II, расположенный под рулевой колонкой слева.
Порядок действий:
- Включить зажигание, не заводя двигатель.
- Подключить сканер и выбрать в меню систему ABS.
- Выполнить чтение кодов неисправностей и убедиться в устранении причины ошибки.
- Выбрать функцию «Очистить коды неисправностей» или «Erase DTC».
- Подтвердить удаление и дождаться завершения операции.
После сброса выключить зажигание на 30 секунд и снова включить. Лампа ABS на панели приборов должна погаснуть. Если ошибка сохраняется, повторно провести диагностику – возможна неисправность контроллера ABS или электропроводки.
Удаление ошибки методом отключения аккумулятора неэффективно – блок управления ABS сохраняет коды в энергонезависимой памяти. Также не рекомендуется замыкание контактов разъёма – это может повредить электронный модуль.
Рекомендуется использовать сканеры Launch, Autel или ELM327 с программами типа Forscan или ScanMaster, поддерживающими работу с системами ABS китайских автомобилей.
Отключение предохранителя или реле системы ABS

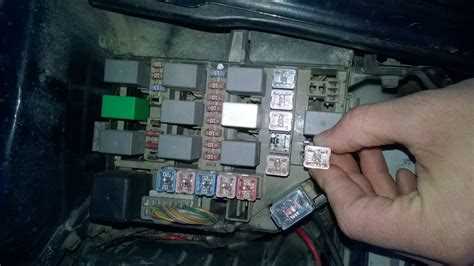

Для отключения системы ABS на ЗАЗ Форза можно временно извлечь соответствующий предохранитель или реле из монтажного блока. Монтажный блок расположен под капотом, с левой стороны моторного отсека, рядом с аккумулятором. Перед началом работ необходимо отключить клемму «минус» от аккумулятора для исключения короткого замыкания.
Предохранитель системы ABS обычно обозначается как F20 или F10, в зависимости от года выпуска и конфигурации. Номинал предохранителя – 10 или 15 А. Реле может иметь маркировку RLY3 или быть подписано как ABS Relay. Для точного определения элементов рекомендуется использовать схему электропроводки, нанесённую на крышку монтажного блока или в руководстве пользователя.
Извлечение предохранителя или реле полностью отключает питание блока ABS, что приведёт к выключению соответствующей лампы на приборной панели только при условии отсутствия других неисправностей. В ряде случаев лампа продолжает гореть из-за наличия ошибок в памяти ЭБУ. Для их сброса потребуется диагностика с помощью OBD2-сканера и очистка кодов неисправностей.
Эксплуатация автомобиля с отключённой системой ABS снижает безопасность движения, особенно на скользких покрытиях. Отключение должно использоваться исключительно для диагностических целей или в условиях, когда ремонт системы невозможен, но необходимо продолжить движение.
Физическое отключение контрольной лампы ABS на панели приборов
Контрольная лампа ABS на ЗАЗ Форза встроена в приборную панель и управляется сигналом от блока управления ABS. При желании отключить лампу физически, необходимо выполнить следующие действия:
- Снимите переднюю панель приборной доски, открутив винты крепления и аккуратно отсоединив защёлки.
- Отсоедините разъём с задней стороны комбинации приборов, предварительно обесточив аккумулятор.
- Найдите контакт, отвечающий за лампу ABS. Обычно это дорожка, ведущая от контроллера к светодиоду или лампе с маркировкой «ABS». Для точного определения используйте схему платы или мультиметр в режиме прозвонки.
- Для отключения лампы:
- либо отпаивайте один из контактов светодиода;
- либо перережьте соответствующую дорожку на плате (аккуратно, с помощью ножа или скальпеля);
- либо вставьте непрозрачную прокладку между светодиодом и рассеивателем, если требуется только маскировка без вмешательства в электронику.
- Проверьте, не влияет ли отключение лампы на работу других систем панели. В некоторых версиях платы может использоваться общий шлейф питания.
- Соберите панель в обратной последовательности и подключите аккумулятор. Убедитесь, что лампа ABS больше не загорается при включении зажигания.
Важно: любые вмешательства в плату приборной панели требуют аккуратности и понимания схемы. При сомнениях используйте контактный изолятор или обратимые методы маскировки.
Юридические и технические последствия вмешательства в систему ABS
С юридической точки зрения, вмешательство в систему ABS может нарушать правила эксплуатации транспортных средств, установленные в законодательстве о безопасности дорожного движения. В некоторых странах, в том числе в России, за отключение или модификацию системы ABS предусмотрены штрафы и санкции. Если в случае ДТП будет установлено, что неисправность системы является следствием вмешательства, виновник может понести ответственность в виде штрафа, а также возмещения ущерба пострадавшим. В отдельных случаях такие действия могут привести к аннулированию регистрации транспортного средства или запрету на его эксплуатацию.
Технические последствия вмешательства в ABS включают ухудшение работы тормозной системы. В случае отключения ABS автомобиль теряет защиту от блокировки колес при экстренном торможении, что увеличивает риск заноса, особенно на скользких дорогах. Периодически вмешательство может также вызвать неисправности в других системах, таких как контроль устойчивости или антипробуксовочная система, которые тесно интегрированы с ABS. Это приводит к дополнительным затратам на ремонт и восстановление работы всех вспомогательных систем безопасности автомобиля.
Рекомендации: любые изменения в системе ABS должны проводиться только квалифицированными специалистами с использованием оригинальных запчастей. Самостоятельное вмешательство без должных знаний может привести к повреждениям и потере гарантии на автомобиль. При наличии неисправности системы ABS рекомендуется немедленно обращаться в авторизованный сервисный центр для диагностики и ремонта. Отключение или модификация системы должны быть исключены, чтобы не подвергать себя и других участников движения опасности.
Вопрос-ответ:
Как отключить лампу ABS на ЗАЗ Форза?
Лампа ABS на панели приборов может загораться по нескольким причинам. Для того чтобы отключить её, необходимо сначала выяснить причину неисправности. Обычно лампа загорается, если система ABS обнаружила ошибку в работе. Для диагностики ошибки нужно подключить автомобиль к сканеру, который покажет код ошибки. После этого можно проверить компоненты системы, такие как датчики колёс, проводку и насос. Если проблема устранена, лампа должна погаснуть. Однако если ошибка не исчезает, возможно потребуется сбросить код ошибки с помощью диагностического устройства.
Почему загорается лампа ABS на ЗАЗ Форза и как её отключить?
Причин для загорания лампы ABS может быть несколько: повреждение датчиков, неисправность проводки, проблемы с гидравлическим насосом или контроллером системы. Если лампа горит постоянно, стоит обратиться к специалисту для диагностики. Для устранения проблемы нужно подключить автомобиль к диагностическому оборудованию, которое покажет точный код ошибки. Если проблема не слишком серьёзная, например, повреждение проводки, её можно устранить самостоятельно. В случае серьёзной неисправности, например, в блоке управления ABS, возможно потребуется его замена.
Можно ли отключить лампу ABS без ремонта?
Отключить лампу ABS без устранения причины её загорания невозможно. Лампа сигнализирует о неисправности в системе, и её загорание указывает на то, что система ABS не работает корректно. Если просто заглушить сигнал, то это не решит проблему, и система может не обеспечивать необходимую безопасность при экстренном торможении. Единственный способ отключить лампу — это устранить неисправность, которая её вызывает. Это может потребовать диагностики и замены повреждённых компонентов.
Что делать, если не удаётся отключить лампу ABS на ЗАЗ Форза?
Если лампа ABS не отключается после устранения видимой неисправности, возможно, ошибка не была полностью устранена или система требует дополнительной диагностики. В первую очередь стоит проверить подключение всех датчиков и их работоспособность. Иногда неисправность может быть в проводке или в самом блоке управления. Если самостоятельно не удаётся найти причину, рекомендуется обратиться в автосервис для более тщательной диагностики с использованием специализированного оборудования.
Можно ли проехать с горящей лампой ABS на ЗАЗ Форза?
Горящая лампа ABS на ЗАЗ Форза указывает на проблемы с системой антиблокировки тормозов, что может повлиять на безопасность. В случае неисправности ABS тормозная система будет работать в обычном режиме, но в экстренной ситуации система не поможет избежать блокировки колёс. Лучше не рисковать и как можно быстрее устранить неисправность. Пока система не работает, вам придётся полагаться только на обычные тормоза, что увеличивает риск в критических ситуациях.
