Передняя подвеска ЗАЗ 968М – независимая, рычажно-рессорная, с телескопическими амортизаторами и поперечными рессорами. Конструкция позволяет проводить демонтаж и обслуживание без использования подъемника, но требует точного соблюдения последовательности операций.
Для работы потребуется: домкрат, два надёжных упора, ключи на 13, 17 и 19, съёмник для шаровых опор, проникающая смазка, а также металлическая щётка для очистки резьбовых соединений. Перед началом рекомендуется тщательно очистить зону подвески от грязи и обработать резьбы ВД-40.
Автомобиль необходимо установить на ровную площадку, затянуть ручной тормоз и подложить противооткатные упоры под задние колёса. После этого можно приподнять переднюю часть, демонтировать оба передних колеса и обеспечить устойчивость кузова на надёжных опорах.
Снятие элементов подвески – это не просто замена деталей, а вмешательство в узел, от которого напрямую зависит управляемость автомобиля. Поэтому важно фиксировать положение всех деталей, соблюдать порядок откручивания гаек и не применять чрезмерную силу, чтобы не повредить крепёж.
Дальнейшие шаги включают отсоединение амортизаторов, шаровых опор, стабилизатора и поперечной рессоры. Каждый из этапов требует аккуратности и понимания конструкции, чтобы избежать перекоса или заклинивания рычагов при повторной сборке.

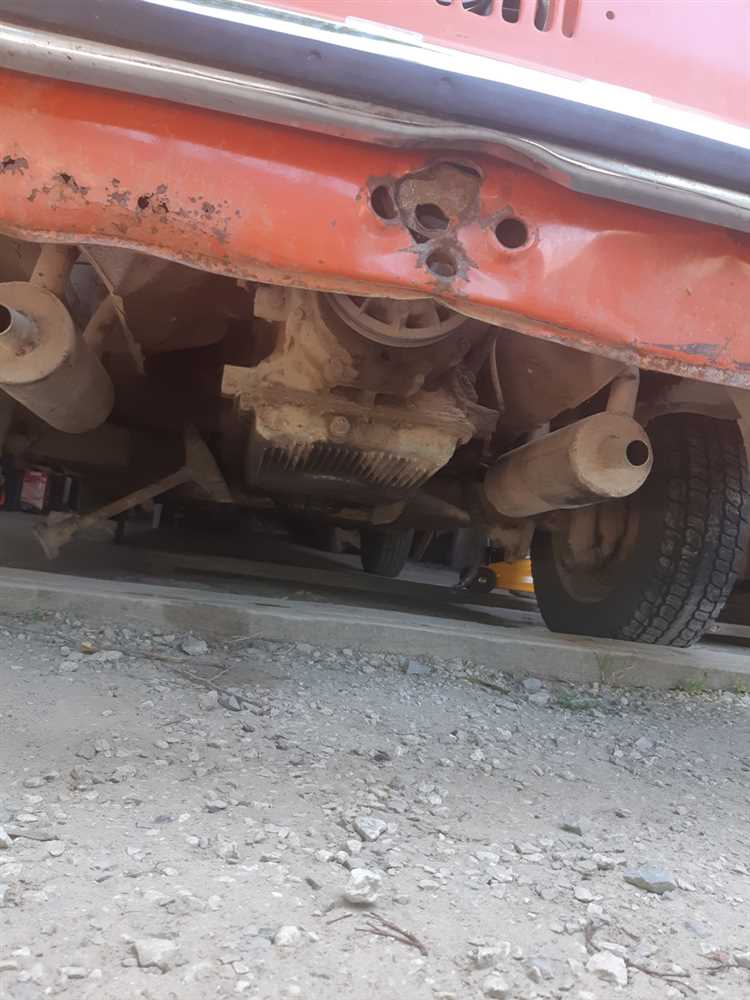

Как безопасно поднять и зафиксировать ЗАЗ 968М перед разборкой подвески
Перед началом работ убедитесь, что автомобиль стоит на ровной, твёрдой поверхности. Асфальт или бетон предпочтительнее, поскольку грунт или плитка могут деформироваться под домкратом или опорами.
- Поставьте автомобиль на ручной тормоз.
- Подложите противооткатные упоры под задние колёса с обеих сторон. Использовать кирпичи или деревянные бруски нежелательно – они могут треснуть.
Домкрат лучше применять винтовой или гидравлический бутылочного типа. ЗАЗ 968М имеет усиленные места под установку домкрата – за порогами ближе к аркам. Используйте только эти точки, чтобы не повредить днище.
- Установите домкрат под указанное место и начинайте подъем, контролируя устойчивость.
- Поднимайте машину до тех пор, пока колесо полностью не оторвётся от земли.
- Сразу после подъёма установите под кузов надёжные опоры. Минимальная высота – 400 мм. Контактные площадки опор должны быть широкими и металлическими, без пластиковых или резиновых накладок.
- Проверьте устойчивость: слегка покачайте автомобиль за арку. Он не должен шататься или смещаться.
Запрещается работать, опираясь только на домкрат. При выполнении работ с обеих сторон передка – поднимайте поочерёдно каждую сторону, устанавливая по одной опоре с каждой стороны.
Для дополнительной безопасности подложите под передний лонжерон колёса, снятые с машины. Это не основная опора, но в случае срыва машины они могут предотвратить полное падение.
Какие инструменты и ключи понадобятся для снятия передней подвески
Для разборки передней подвески на ЗАЗ 968М потребуется подготовить конкретный набор ручного инструмента. Без него работа будет невозможна или приведёт к повреждению деталей.
Накидные и рожковые ключи: обязательны размеры 10, 12, 13, 17 и 19 мм. Ключ на 17 – для откручивания болтов крепления амортизаторов, 19 мм – для гаек шаровых опор и тяг. Ключи на 10 и 12 мм – для мелких соединений и скоб.
Трещотка с головками: головки 10–19 мм, удлинитель и кардан желательно иметь для доступа к труднодоступным соединениям. Особенно полезна при демонтаже верхних опор амортизаторов и креплений рычагов.
Съёмник шаровых опор: обязательно, так как шаровые на ЗАЗ 968М часто закисают, и выбить их молотком без повреждений сложно. Универсальный съёмник или специализированный под клиновидную посадку подходит лучше всего.
Монтировка: для поддевания рычагов и выпрессовки деталей. Желательно жёсткая, длиной не менее 40 см.
Молоток: средний по весу (500–800 г), желательно с медной или резиновой насадкой, чтобы не повредить посадочные поверхности.
Домкрат и надёжные опоры: минимум два подпора под лонжероны, чтобы зафиксировать кузов при снятии балки и рычагов. Гидравлический домкрат предпочтительнее из-за стабильности.
Проникающая жидкость: WD-40 или аналог, требуется для предварительной обработки крепежа, особенно в зоне рычагов и шаровых.
Щётка по металлу и ветошь: для очистки резьбы и рабочих участков перед откручиванием. Это снижает риск срыва грани и облегчает демонтаж.
Отвёртки с плоским жалом: для поддевания скоб, фиксаторов и снятия мелких элементов.
Гаечный вороток или трубка: используется как усилитель рычага для откручивания прикипевших гаек на нижних рычагах и креплении балки.
Порядок отсоединения амортизаторов от кузова и рычагов
Перед отсоединением амортизаторов необходимо установить автомобиль на ровную площадку, зафиксировать стояночным тормозом и надежно поддомкратить переднюю часть. Колёса следует снять для обеспечения свободного доступа к креплениям.
Амортизатор ЗАЗ 968М крепится в верхней части к кузову через проушину и болт, в нижней – к нижнему рычагу подвески. Используется резьбовое соединение с гайками и шайбами. Работу удобно выполнять ключами на 17 и 19.
Сначала откручивается верхняя гайка крепления к кузову. При этом удерживается болт или шток амортизатора, чтобы исключить его проворачивание. После снятия гайки извлекается шайба и резиновая втулка. При необходимости втулка аккуратно поддевается плоской отвёрткой.
Нижнее крепление откручивается аналогично. Болт, проходящий через проушину амортизатора и рычаг, может быть установлен с внутренней или наружной стороны – это зависит от модификации. Перед снятием болта желательно поддержать рычаг домкратом, чтобы избежать резкого опускания элемента при высвобождении амортизатора.
После удаления нижнего болта амортизатор свободно извлекается. При демонтаже следует осматривать втулки и металлические втулки на предмет износа. Повторное использование деформированных элементов недопустимо.
Как снять переднюю пружину без повреждений и травм
Перед началом работы необходимо подготовить стяжки пружин, домкрат, прочные подпорки и ключи соответствующего размера. Машину устанавливают на ровную поверхность и фиксируют задние колёса противооткатными упорами.
Откручивают переднее колесо, после чего под балку подставляют надёжную подпорку. Домкратом слегка приподнимают кузов, чтобы разгрузить подвеску. Затем аккуратно устанавливают стяжки на витки пружины, равномерно затягивая их крест-накрест. Нельзя использовать только одну стяжку – это создаёт риск деформации и внезапного вылета пружины.
Когда пружина сжата и больше не упирается в верхнюю и нижнюю чашки, отсоединяют нижний рычаг от поворотного кулака. При необходимости можно открутить амортизатор. После этого пружина свободно извлекается из посадочного места.
Хранить снятую пружину нужно в стянутом состоянии или аккуратно ослабить стяжки, контролируя процесс, чтобы избежать рывков. Повреждённые витки, следы ржавчины или трещины недопустимы – такую пружину устанавливать нельзя.
Сборка производится в обратной последовательности. При установке важно, чтобы витки точно легли в посадочные чашки. После окончания работ проверяют все крепления и делают пробную прокатку на небольшой скорости.

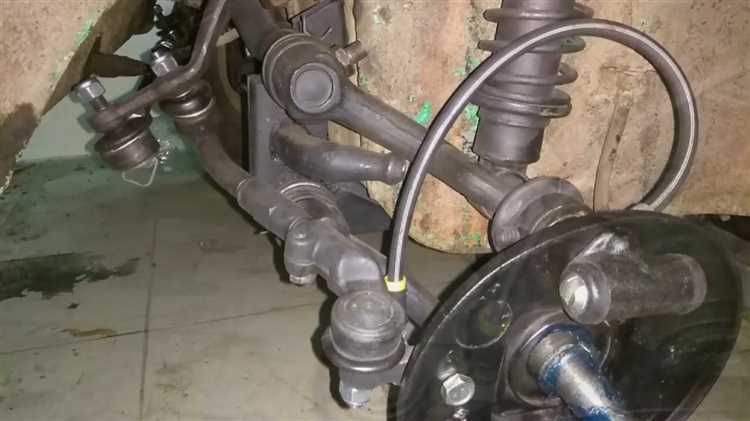

Демонтаж рычагов передней подвески: последовательность и нюансы
Перед началом работ необходимо надёжно зафиксировать автомобиль и вывесить переднюю часть кузова, установив её на жёсткие опоры. Снимите передние колёса. Открутите гайки крепления амортизаторов к нижним рычагам и отсоедините амортизаторы полностью.
Далее ослабьте и снимите шплинты с шаровых опор, после чего выпрессуйте шаровые соединения рычагов с поворотными кулаками. Используйте съёмник – при попытке сбить шаровую молотком велика вероятность повредить резьбу или шар.
Верхний рычаг крепится к кронштейну кузова двумя болтами. После снятия шаровой, выверните болты крепления и снимите рычаг. При демонтаже обратите внимание на положение регулировочных шайб – их количество и расположение влияет на развал колёс.
Нижний рычаг также фиксируется болтами к лонжерону и соединён с пружиной. Перед снятием рычага необходимо сжать витую пружину с помощью съёмника, чтобы исключить резкое высвобождение. После этого открутите крепёжные болты и снимите рычаг вместе с втулками.
Проверьте состояние втулок и шаровых опор – изношенные детали подлежат обязательной замене, поскольку влияют на управляемость и износ шин.
Перед установкой новых или восстановленных рычагов очистите посадочные места от грязи и коррозии, смажьте резьбовые соединения медной смазкой. Установку производите в обратной последовательности, не затягивая болты до окончательной сборки и установки автомобиля на колёса – затяжку выполняйте под нагрузкой, чтобы не допустить перекоса сайлентблоков.

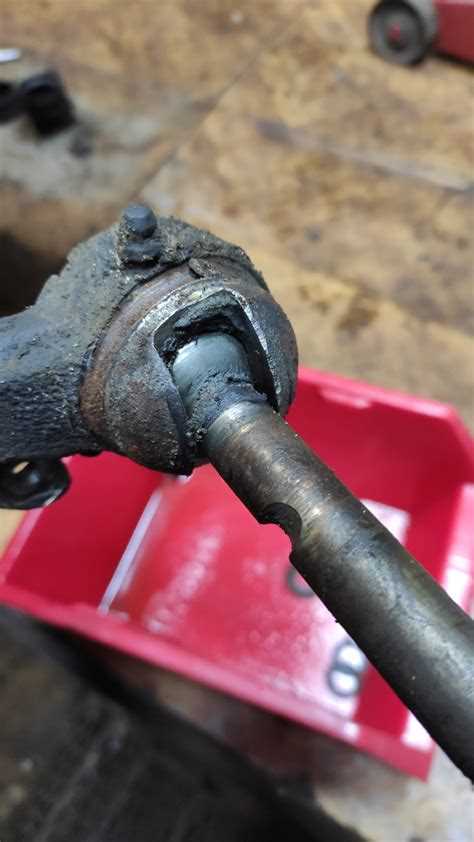

Как отсоединить шаровые опоры и рулевые наконечники
Для начала необходимо подготовить машину. Поднимите переднюю часть автомобиля с помощью домкрата и зафиксируйте на подставках. Снимите колесо, чтобы обеспечить свободный доступ к подвеске.
Отсоединение шаровых опор:
1. Освободите защитные чехлы шаровых опор, если они присутствуют. Для этого аккуратно сдвиньте их в сторону.
2. Используйте гаечный ключ или трещотку, чтобы открутить крепежные болты, фиксирующие шаровую опору на рычаге подвески. Важно, чтобы болты не были заржавевшими. Если они сильно закисли, обработайте их проникающей жидкостью и дайте немного времени для воздействия.
3. С помощью съемника для шаровых опор аккуратно извлеките шаровую опору из паза рычага. Если съемник не используется, можно попытаться аккуратно постучать по корпусу шаровой опоры молотком с пластиковым наконечником, чтобы ослабить соединение.
Отсоединение рулевых наконечников:
1. Отсоедините рулевую тягу от рулевого наконечника, открутив крепежный болт. Болт может быть упрятан под защитный чехол, который нужно будет снять.
2. Для легкости откручивания можно воспользоваться проникающей жидкостью.
3. Используйте специальный съемник для рулевых наконечников, если он имеется, для отделения наконечника от рулевой тяги. Съемник поможет избежать повреждений детали и облегчить процесс. В случае его отсутствия, постучите по наконечнику, чтобы освободить его от шлицевого соединения с рычагом.
После отсоединения этих элементов, убедитесь в отсутствии повреждений на деталей, чтобы избежать повторных проблем при сборке. На этом этапе подвеска будет готова к дальнейшему демонтажу.
Проверка снятых деталей на износ перед последующей установкой
Перед установкой снятых с автомобиля деталей передней подвески ЗАЗ 968М необходимо тщательно проверить их на износ и повреждения. Это обеспечит долгосрочную работу системы и предотвратит возможные поломки в будущем.
Основные элементы подвески, подлежащие проверке:
- Шаровые опоры: Проверьте люфт, покачивая опору вручную. Если ощущается люфт или износ на шарике, элемент нужно заменить. Признаки износа включают стуки при движении и неравномерное поведение руля.
- Амортизаторы: Проверьте амортизаторы на утечку жидкости и наличие видимых повреждений. Под действием внешней нагрузки амортизаторы должны плавно возвращаться в исходное положение. Если амортизатор поддается быстрому движению без сопротивления, он требует замены.
- Рычаги подвески: Осмотрите рычаги на наличие трещин, вмятин или коррозии. Обратите внимание на подшипники и втулки. Если втулки повреждены или изношены, замените их, так как это приведет к ухудшению работы подвески.
- Пружины: Осмотрите пружины на наличие трещин, сколов и коррозии. Признак износа – снижение высоты автомобиля или неравномерная посадка на одной из сторон. Пружины, имеющие повреждения, должны быть заменены.
- Тормозные шланги и трубки: Проверьте на наличие трещин и излишней гибкости. Если шланги имеют повреждения или признаки старения, замените их, чтобы избежать утечек тормозной жидкости.
Важно проверять не только видимые повреждения, но и функциональное состояние деталей. Некоторые элементы подвески могут иметь скрытые повреждения, которые проявляются только в процессе эксплуатации. Например, износ втулок может быть заметен только после сборки, когда начнутся скрипы и стуки.
Кроме того, стоит проверить крепежные элементы: болты, гайки и шайбы. Если они изношены, имеют ржавчину или повреждения, замените их на новые. Качество крепления также имеет большое значение для долговечности всей подвески.
После выполнения всех проверок и замены поврежденных деталей можно приступать к установке. Следует помнить, что правильная сборка и качественная установка – ключевые моменты для долгосрочной эксплуатации автомобиля.
Вопрос-ответ:
Как правильно снять переднюю подвеску на ЗАЗ 968М?
Для начала нужно поставить машину на ровную поверхность и зафиксировать её, чтобы предотвратить любые случайные движения. Затем открутите переднее колесо и ослабьте гайки, которые крепят амортизаторы к кузову. После этого можно приступать к снятию рулевых тяг и стабилизатора. Важно аккуратно снять все элементы подвески, чтобы не повредить резьбовые соединения и не испортить детали.
Какие инструменты понадобятся для снятия передней подвески на ЗАЗ 968М?
Для выполнения работы вам понадобятся: ключи для гаек и болтов, отвертки, баллонный ключ для снятия колес, домкрат для подъема автомобиля, и, возможно, съемник для рулевых тяг. Также полезно иметь смазку для обработки резьбовых соединений, чтобы избежать их заклинивания при повторной сборке.
Какие могут возникнуть сложности при снятии передней подвески на ЗАЗ 968М?
Одной из основных проблем может быть ржавчина на крепежных элементах, которая затрудняет откручивание гаек и болтов. Иногда соединения могут быть закисшими, что потребует дополнительных усилий, например, прогрева деталей или использования специальных средств для размягчения ржавчины. Также стоит помнить, что амортизаторы могут быть сильно затянуты, и их демонтаж может потребовать использования инструментов с большей силой.
Нужно ли снимать переднюю подвеску целиком или можно заменить только отдельные элементы?
Если требуется заменить амортизаторы или рулевые тяги, нет необходимости снимать подвеску целиком. Достаточно снять только поврежденные или изношенные компоненты. Однако, если вы решите провести полное снятие подвески для дальнейшего ремонта или замены, потребуется разобрать все основные элементы: рычаги, амортизаторы, пружины и другие соединения. Это позволит провести более глубокую диагностику и заменить любые поврежденные детали.
