Шаровая опора ЗАЗ Шанс играет ключевую роль в подвеске – она соединяет рычаг с поворотным кулаком и обеспечивает свободу движения в вертикальной и горизонтальной плоскостях. При износе появляются характерные стуки при проезде неровностей, ухудшается управляемость, а люфт в соединении может привести к поломке шарнира. Замена требуется незамедлительно при наличии люфта более 1 мм или разрыва пыльника с утечкой смазки.
Для снятия шаровой опоры потребуется домкрат, упор под кузов, набор головок, монтировка, молоток, съёмник шаровых или аналогичная по функции монтировка. Заводской тип соединения – неразъёмный: шаровая запрессована в рычаг. В большинстве случаев снимается весь рычаг целиком, а новая опора приобретается в сборе с рычагом. Однако при наличии отдельной детали и сварочного оборудования возможна замена и поэлементно.
Резьбовые соединения подвержены коррозии, поэтому перед началом работ рекомендуется обработать гайки проникающей смазкой типа WD-40 и подождать не менее 10 минут. Резьба на пальце опоры имеет диаметр 14 мм, шаг 1.5. Ключ под гайку – на 19. Крепление к рычагу – заклёпки или сварка, в зависимости от версии. При сверлении заклёпок важно использовать сверло диаметром не менее 8 мм и строго по центру, чтобы не повредить посадочное место.
Перед установкой новой опоры проверьте состояние посадочного отверстия на рычаге. Любое смещение или деформация приведёт к быстрой выработке новой детали. При обратной сборке используйте гайки с нейлоновыми вставками или фиксатор резьбы средней фиксации. Момент затяжки гайки пальца – 55–60 Н·м. После завершения работ необходимо провести проверку углов установки колёс, так как вмешательство в подвеску влияет на развал-схождение.
Как определить необходимость замены шаровой опоры на ЗАЗ Шанс
Приподнимите автомобиль домкратом и зафиксируйте его на опоре. Возьмитесь руками за колесо в положении «на 6 и 12 часов» и попробуйте покачать его. Наличие ощутимого люфта указывает на износ шаровой опоры или верхней опоры стойки.

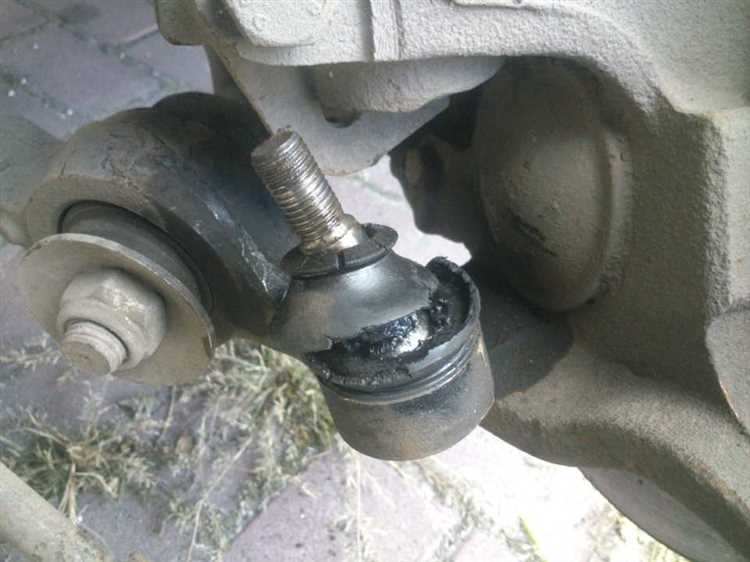

Осмотрите пыльник шаровой опоры. Если он порван, есть следы утечки смазки или коррозии на пальце – замену откладывать нельзя. Песок и влага быстро разрушат механизм.
При визуальном осмотре обратите внимание на смещение пальца относительно корпуса. Если палец выглядит перекошенным или ослабленным, деталь не обеспечивает надежное соединение рычага с поворотным кулаком.
Во время движения проверьте реакцию автомобиля на рулевое управление. Если руль стал «пустым», появилась нестабильность на скорости, увеличился тормозной путь – проверьте шаровую в числе первых компонентов.
Периодически измеряйте зазор в соединении при помощи монтажки: вставьте ее между рычагом и кулаком и попытайтесь расшатать шаровую. Даже незначительное движение свидетельствует о выработке.
Инструменты и материалы для снятия шаровой опоры
Для демонтажа шаровой опоры на ЗАЗ Шанс потребуется набор торцевых головок с трещоткой, предпочтительно с длинным воротком – болты крепления зачастую закисшие, усилия требуется немало. Головки на 17 и 19 мм – основные для этой задачи.
Обязательно наличие шарнирного съёмника: универсальный двухлапый или специализированный для шаровых. Без него высок риск повредить пыльник или рулевой наконечник. В случае отсутствия съёмника допустимо аккуратное выбивание с помощью молотка и монтажки, но это значительно увеличивает вероятность повреждений.
Ключ рожковый или накидной на 17 мм пригодится для удержания гайки при откручивании болта. Также желательно иметь удлинитель для головки, чтобы дотянуться до нижнего болта крепления рычага.
WD-40 или аналогичный проникающий состав – обязательный элемент подготовки. Обильно обработать резьбовые соединения за 20–30 минут до начала работ. Это снизит риск срыва граней и ускорит демонтаж.
Домкрат и надёжные подпорки обязательны. Работы выполняются под автомобилем, и устойчивость машины – вопрос безопасности. Домкрат используется только для подъёма, дальнейшая фиксация – на подпорках.
Монтировка – для отжима рычага вниз при извлечении опоры из кулака. Иногда усилие требуется значительное, особенно при «задубевших» сайлентблоках.
Перчатки с прорезиненной ладонью обеспечивают уверенный хват инструмента и защищают руки при работе с металлическими деталями. Очки пригодятся при работе с ржавыми болтами – исключают попадание частиц в глаза при сбивании грязи или окалины.

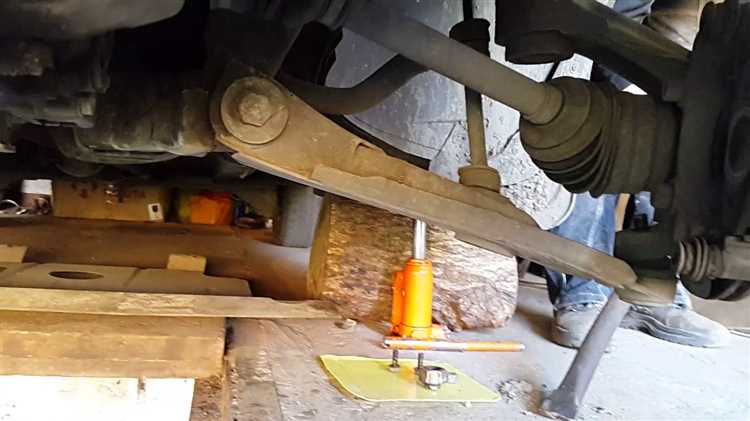

Подготовка автомобиля к демонтажу: подъём и страховка
Установите ЗАЗ Шанс на ровную бетонную или асфальтированную поверхность. Убедитесь, что автомобиль находится в положении парковки (для АКПП) или включена передача (для МКПП). Под задние колёса установите упоры – они предотвратят откат при подъёме передней части.
Ослабьте болты переднего колеса до подъёма, используя вороток и головку на 21 мм. Не откручивайте их полностью. Это необходимо для безопасной фиксации колеса при приложении усилия.
Под домкрат подложите плотную резиновую прокладку либо деревянный брусок, чтобы исключить повреждение порога. Домкрат устанавливайте под усиленную часть порога, ближе к стойке, где находится обозначенная заводская точка подъёма. Поднимайте автомобиль до полного отвисания колеса.
Сразу после подъёма установите под лонжерон надёжную страховочную опору. Используйте металлические регулируемые стойки с фиксатором. Расположите их так, чтобы они не мешали дальнейшему доступу к нижнему рычагу и шаровой опоре. Домкрат не используйте как основную опору – это аварийное средство.
Убедитесь, что автомобиль устойчив, слегка покачайте кузов – не должно быть люфта. После этого снимите колесо и приступайте к следующему этапу демонтажа.
Снятие колеса и осмотр узла крепления шаровой опоры
Установите автомобиль на ровную поверхность, зафиксируйте задние колеса противооткатными упорами. Поддомкратьте переднюю часть кузова с нужной стороны и надежно установите автомобиль на прочную опору – домкрат не должен использоваться как единственный способ удержания машины.
Снимите переднее колесо, открутив болты крест-накрест ключом на 17 мм. После демонтажа колеса обеспечьте свободный доступ к нижнему рычагу подвески, поворотному кулаку и шаровой опоре.
Очистите соединения от загрязнений с помощью металлической щетки и аэрозольного очистителя. Особое внимание уделите болтам крепления шаровой опоры к поворотному кулаку и её посадочному месту в нижнем рычаге.
Проверьте состояние пыльника шаровой: трещины, разрывы или следы смазки указывают на потерю герметичности. Осмотрите болты на наличие коррозии и следов сорванных граней – это упростит выбор инструмента для дальнейшей разборки. Оцените состояние рычага в месте посадки шаровой: деформация или следы износа недопустимы и потребуют замены рычага.
Покачайте поворотный кулак за тормозной диск в вертикальной плоскости: если ощущается люфт, шаровая опора требует замены. Не проводите дальнейшие работы без предварительной оценки состояния сопрягаемых деталей – это исключает установку новой опоры на повреждённый узел.
Отсоединение шаровой опоры от рычага и поворотного кулака
Перед началом работ убедитесь, что автомобиль надежно зафиксирован на подпорках, а колесо снято. Работы выполняются с правой или левой стороны в зависимости от необходимости, но порядок действий идентичен.
- Очистите область крепления шаровой опоры на рычаге и кулаке от грязи и коррозии металлической щеткой. Это снизит риск повреждения резьбы и облегчит демонтаж.
- Ослабьте и полностью выкрутите гайку крепления шаровой опоры к поворотному кулаку. Используется ключ на 17 или 19 мм в зависимости от года выпуска и комплектации.
- Установите съемник шаровых опор и аккуратно выпрессуйте палец из поворотного кулака. При отсутствии съемника допускается удар молотком по торцу кулака, но строго по оси отверстия, не повреждая посадочное место.
- После отсоединения пальца от кулака, демонтируйте два болта крепления шаровой опоры к нижнему рычагу (головка или ключ на 13 мм). Болты могут быть сильно прикипевшими, рекомендуется предварительно обработать их проникающей смазкой.
- Снимите опору, при необходимости поддев ее монтажкой. Убедитесь, что посадочные поверхности рычага не повреждены.
Проверьте состояние пыльника и посадочных отверстий. При наличии выработки или деформации – замените поврежденные элементы.
Особенности демонтажа заклёпок или болтов крепления
Демонтаж заклёпок или болтов крепления шаровой опоры на ЗАЗ Шанс требует аккуратности и точности. Важно понимать, что крепежи могут быть сильно зафиксированы из-за коррозии или длительного срока эксплуатации, поэтому стоит заранее подготовиться к сложностям.
Если используется заклёпка, её нужно аккуратно срезать или вытолкнуть. Для срезания можно использовать болгарку или специальный резак. Главное – не повредить отверстие в подвеске, чтобы оно оставалось пригодным для установки нового крепежа. При использовании болгарки, важно действовать осторожно, чтобы не перегреть металл вокруг отверстия.
Для удаления болтов крепления чаще всего применяется ключ с высокой тягой. Если болт заржавел и застрял, можно предварительно смазать его проникающим составом, таким как WD-40. Дайте жидкости время для проникновения, чтобы ослабить ржавчину и улучшить возможность откручивания. В случае сильной коррозии может потребоваться использование ударного пневматического ключа или применение специального инструмента для извлечения закисших болтов.
Не стоит применять чрезмерную силу при откручивании болтов, чтобы избежать повреждения резьбы или самого крепежа. Если болт всё же сорвался, используйте экстракторы или пробейте его с обратной стороны с помощью свёрла, подходящего диаметра.
Кроме того, не забывайте, что при замене крепежных элементов, важно устанавливать новые болты или заклёпки, соответствующие оригинальному стандарту, чтобы обеспечить безопасность при эксплуатации автомобиля.
Как избежать повреждений при снятии шаровой опоры
При снятии шаровой опоры на ЗАЗ Шанс важно соблюдать несколько ключевых моментов, чтобы избежать повреждений компонентов и гарантировать безопасность работы. Следующие рекомендации помогут сохранить детали в хорошем состоянии и снизить риск поломок.
- Использование качественных инструментов. Для снятия шаровой опоры используйте только те инструменты, которые предназначены для этого. Несоответствующие размеры или поврежденные инструменты могут привести к деформации резьбы или повреждению других деталей подвески.
- Очистка соединений. Перед началом работы тщательно очистите соединения от грязи и ржавчины. Это предотвратит заедание резьбы и облегчит снятие опоры. Для этого используйте щетку с жестким ворсом и растворитель.
- Нагревание соединений. Если болты сильно закислены, применяйте метод нагрева. Легкий прогрев соединений с помощью газового баллончика помогает ослабить ржавчину и облегчить откручивание. Однако будьте осторожны с перегревом, чтобы не повредить резиновые элементы или не вызвать деформацию металлических частей.
- Постепенное ослабление болтов. Не пытайтесь сразу сильно открутить болты. Это может привести к их повреждению. Начните с легкого ослабления, а затем поочередно ослабляйте болты, чтобы избежать перекоса опоры и ненужных нагрузок на детали.
- Использование съемника. Для безопасного снятия шаровой опоры используйте съемник. Не пытайтесь вытолкнуть опору ударом молотка, так как это может привести к повреждению резьбы и даже поломке корпуса шаровой опоры.
- Поддержка детали при снятии. После ослабления болтов и извлечения опоры придерживайте деталь, чтобы избежать ее резкого падения. Это не только предотвратит повреждения самой детали, но и убережет вас от травм.
- Осторожность при работе с пружинами. При снятии шаровой опоры часто нужно работать с пружинами подвески. Убедитесь, что пружины надежно зафиксированы и не находятся под напряжением, чтобы избежать их внезапного сжатия или разжижения, что может привести к травмам.
Применяя эти рекомендации, вы минимизируете риски повреждений деталей и обеспечите правильную работу после установки новой шаровой опоры.

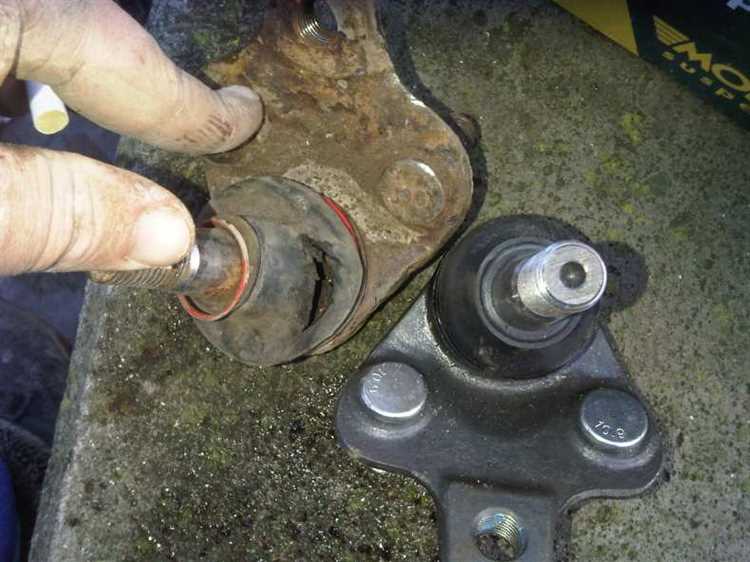

Проверка состояния снятой детали и подготовка к установке новой
После снятия шаровой опоры важно тщательно осмотреть её состояние. Внимание стоит уделить следующим аспектам:
Износ шарика и корпуса. Проверьте, есть ли видимые следы износа, такие как царапины или трещины на поверхности шарика и корпуса. Износ шарика может проявляться в виде округлых пятен или вмятин. Если детали имеют повреждения, установка новой детали невозможна без полной замены.
Проблемы с смазкой. При разборке обязательно обратите внимание на наличие старой смазки. Если она высохла или потеряла свою консистенцию, это может свидетельствовать о недостаточном обслуживании или длительной эксплуатации. В случае повреждения герметичности корпуса смазка могла вытечь, что также указывает на необходимость замены шаровой опоры.
Резьба и крепёжные элементы. Внимательно осмотрите резьбовые соединения. На них не должно быть следов коррозии, износа или повреждений. Если резьба повреждена, крепёжные элементы требуют замены, иначе новая опора не будет надежно закреплена, что повлияет на безопасность автомобиля.
Измерение люфта. Проверьте люфт на снятой детали. Поднимите деталь и попытайтесь покачать шаровую опору в разные стороны. Если люфт ощущается, то опора изношена и её необходимо заменить.
После проверки старой детали следует подготовить место для установки новой шаровой опоры. Убедитесь, что место, где будет установлена новая деталь, чистое от грязи, ржавчины и старой смазки. Протерите поверхность с помощью тряпки, смоченной в бензине или специальном очищающем растворе. Это обеспечит плотное и ровное прилегание новой опоры к рычагу.
Проверка новой детали перед установкой также важна. Убедитесь, что новая шаровая опора соответствует по характеристикам оригинальной. Проверьте наличие смазки в корпусе и целостность защитных пыльников.
После подготовки детали и места для установки можно переходить к монтажу новой опоры, гарантируя её правильную установку и долгосрочную эксплуатацию.
Вопрос-ответ:
Как понять, что шаровая опора на ЗАЗ Шанс требует замены?
Шаровая опора на ЗАЗ Шанс может потребовать замены, если вы заметили стуки в подвеске при движении, особенно на неровных дорогах. Также стоит обратить внимание на неустойчивость в управлении, ухудшение поведения автомобиля в поворотах или при торможении, а также на возможный износ резиновых элементов на опоре. Для проверки нужно поднять автомобиль на домкрате и попробовать покачать колесо вручную — если оно двигается в стороны, значит, шаровая опора уже изношена.
Что нужно для замены шаровой опоры на ЗАЗ Шанс своими руками?
Для замены шаровой опоры на ЗАЗ Шанс вам понадобятся следующие инструменты и материалы: домкрат, стойки для безопасной фиксации автомобиля, ключи (обычно на 17 и 19 мм), рычаг для ослабления креплений, молоток, съемник для шаровой опоры и новая шаровая опора. Также рекомендуется иметь смазку и специальную жидкость для снятия ржавчины, чтобы упростить процесс откручивания закисших болтов.
Как правильно снять шаровую опору на ЗАЗ Шанс?
Для начала необходимо приподнять переднюю часть автомобиля с помощью домкрата и установить его на устойчивые подставки. Затем снимите колесо. Открутите болты, крепящие шаровую опору к подвеске и ступице. Используя съемник или молоток, аккуратно снимите старую опору с рычага. Убедитесь, что поверхность на которой устанавливается новая опора, чистая и не поврежденная. Установите новую шаровую опору, зафиксируйте её болтами и затяните их с нужным усилием. После этого соберите всё обратно, поставив колесо на место и опустив машину на землю.
Сколько времени занимает замена шаровой опоры на ЗАЗ Шанс?
Замена шаровой опоры на ЗАЗ Шанс может занять от 1 до 2 часов, если у вас есть опыт работы с автомобилем и все необходимые инструменты под рукой. Если вы сталкиваетесь с трудностями, например, с закисшими болтами или сложностью в демонтаже старой опоры, то процесс может затянуться на более долгое время.
Можно ли заменить шаровую опору на ЗАЗ Шанс без опыта?
Если у вас нет опыта в ремонте автомобилей, то замена шаровой опоры может показаться сложной задачей. Однако при наличии подробной инструкции, правильных инструментов и уверенности в своих силах, это вполне выполнимая работа. Важно соблюдать все меры предосторожности, особенно при работе с домкратом и подставками для автомобиля. Если вы не уверены в своих силах, лучше обратиться к специалисту, чтобы избежать возможных ошибок и повредить другие элементы подвески.
