Приводной вал ЛуАЗа часто требует доработки при установке нестандартных мостов, изменении колесной базы или переходе на иные редукторы. Укорачивание вала позволяет подогнать длину под новую конфигурацию трансмиссии без потери прочности и баланса.
Для работы понадобится токарный станок, сварочный аппарат, штангенциркуль, угольник, болгарка и балансировочный стенд. Вал следует замерить в полностью собранной подвеске при выставленных углах карданов, исключив любые допуски «на глаз». Ошибка в 5–10 мм может вызвать вибрации на скорости.
Отрезание лишнего сегмента проводится болгаркой с последующей шлифовкой кромок. Перед сваркой важно выставить валы соосно, используя втулку или оправку. Сварка выполняется полуавтоматом по кругу, без прерывания, с обязательной проваркой корня шва.
После сварки необходима проверка на биение. Если вал крутится с отклонением более 0,2 мм, требуется правка на прессе или повторная шлифовка. Финальный этап – динамическая балансировка. Без нее укорачивать вал не имеет смысла, особенно при использовании полного привода.
Определение нужной длины укороченного приводного вала
Перед укорочением вала необходимо установить автомобиль на ровную поверхность и зафиксировать подвеску в рабочем положении. Для этого используют груз на кузов или упоры под рычаги, имитируя вес машины в собранном виде.
Измерение выполняется от фланца редуктора до фланца ступицы колеса по прямой линии, вдоль предполагаемой оси вала. Учитывается рабочий ход подвески: измерения проводят в положении полного сжатия и полном вылете. Разница должна укладываться в диапазон телескопического хода ШРУСов или карданного шарнира.
Оптимальная длина определяется в положении подвески посередине между сжатием и вылетом. При этом шток шарнира должен находиться не в крайних положениях, а в средней части рабочего диапазона. Это обеспечивает равномерную нагрузку и исключает вылет шарнира при ходе подвески.
После получения точной длины необходимо добавить зазор 5–8 мм на термическое расширение и незначительные отклонения геометрии. Если используется кардан с шлицевым соединением, длину определяют по середине его допустимого хода.
Измерение выполняют металлической линейкой или штангенциркулем с фиксатором. Рулетку не применяют – она дает погрешность. После замеров чертеж с размерами и допусками фиксируется в письменном виде для точной механической обработки вала.

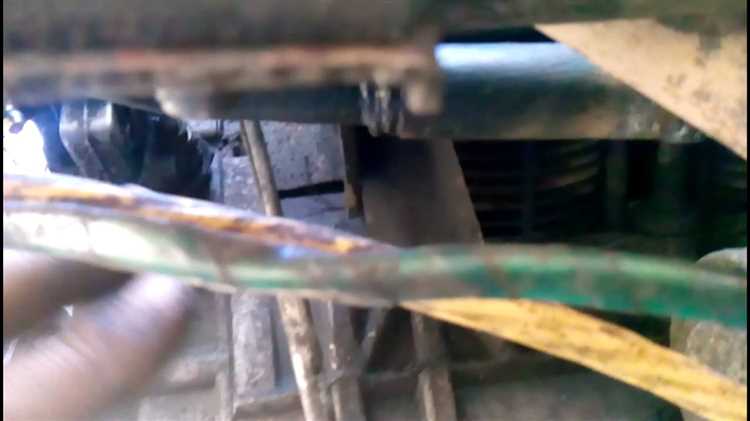

Демонтаж привода с автомобиля ЛуАЗ
Перед началом работ зафиксируйте автомобиль ручным тормозом и установите противооткатные упоры под задние колеса. Поднимите переднюю часть автомобиля домкратом и надежно установите на подпорки. Снимите передние колеса.

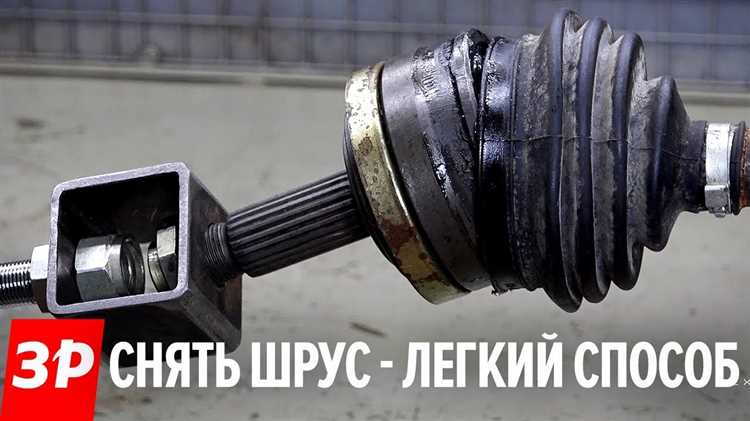

Открутите гайки крепления ступицы, предварительно застопорив ее монтажкой через отверстие в тормозном диске. Снимите шплинт и защитную шайбу. Ослабьте и открутите гайку крепления ШРУСа к ступице.
Снимите суппорт тормозного механизма, отвернув два болта крепления, и отведите его в сторону, не перегибая тормозной шланг. Закрепите суппорт проволокой на подвеске.
Извлеките ступицу с тормозным диском, аккуратно сняв ШРУС с посадочного места. Если привод «прикипел», аккуратно выбейте его латунным молотком через деревянную проставку.

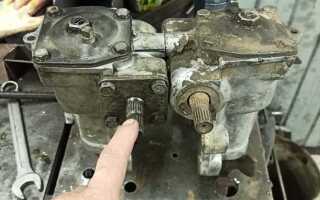

С внутренней стороны открутите крепления привода к редуктору. Используйте ключ на 13 или 14 в зависимости от модификации. При необходимости придерживайте фланец от проворачивания монтажкой.
После отсоединения всех креплений, аккуратно извлеките привод из посадочного отверстия. Убедитесь в целостности сальника и фланца. При износе сальника замените его до установки укороченного привода.
Разметка и подготовка места реза на валу
Перед разметкой необходимо демонтировать приводной вал с автомобиля и тщательно очистить его от грязи, смазки и ржавчины в предполагаемой зоне реза. Для этого применяют металлическую щетку и обезжириватель на основе ацетона.
Измерь общую длину вала и вычисли величину укорачивания, исходя из параметров установленной трансмиссии или мостов. Обычно разница в длине составляет от 30 до 80 мм. Учитывай зазор на последующую сварку – не менее 2 мм.
Определи центральную часть вала, чтобы сохранить равномерность распределения массы. Измерь длину с двух сторон и поставь контрольные метки. Для точной разметки используй штангенциркуль и металлический угольник.
По метке оберни вал бумажной полосой под углом 90° к оси. Проверь совпадение краёв – это гарантирует прямолинейность реза. Обведи линию маркером. Если вал полый, убедись, что стенка не деформирована и имеет равномерную толщину.
Закрепи вал в тисках с резиновыми накладками, чтобы исключить повреждение поверхности. Убедись, что линия реза видна и находится в горизонтальной плоскости. Подготовь отрезной круг диаметром 125 мм с минимальным износом. Перед началом резки проверь надёжность фиксации вала и исправность УШМ.
Резка приводного вала с сохранением геометрии
Перед началом работ необходимо точно измерить требуемую длину укороченного вала. Измерения производятся по центрам крестовин, учитывая посадочные места в чулках моста и раздатке. После определения длины на валу делается разметка с допуском не более 0,5 мм.
Резка выполняется болгаркой с тонким отрезным кругом по металлу. Вал закрепляется в тисках с прокладками из алюминия или меди, чтобы исключить деформацию. Резать нужно строго перпендикулярно оси. Отклонение не должно превышать 0,2 мм, иначе балансировка будет невозможна без токарной обработки.
После резки с обоих концов удаляются заусенцы. Проверяется соосность с помощью угольника и плоского стекла: оба торца должны плотно прилегать без зазоров. При наличии биения вал придётся подравнивать на токарном станке.
Сварка и последующая центровка требуют максимально точной геометрии. Любое отклонение приведёт к вибрациям и износу крестовин. Поэтому перед следующими этапами вал проверяется на биение при вращении – не более 0,1 мм на 300 мм длины.
Сварка и соединение укороченных частей вала
После укорачивания приводного вала ЛуАЗ необходимо правильно соединить отрезанные части. Стыковка выполняется через муфту или с помощью сварки. Важно обеспечить соосность и прочность соединения, чтобы избежать биения и выхода из строя.
- Перед сваркой выставить детали на ровной плите. Использовать центровочные втулки или трубу с внутренним диаметром, равным наружному диаметру вала.
- Проверить зазор между торцами. Он должен быть не более 1 мм. При наличии фаски – не более 2 мм.
- Сварку выполнять полуавтоматом в среде углекислого газа. Использовать проволоку диаметром 0,8–1 мм. Режим – ток 90–110 А, напряжение 18–21 В.
- Обваривать по кругу в два прохода: первый – корень шва, второй – усиление.
- После сварки зачистить шов, проверить на отсутствие трещин и пор. Использовать керосиновую дефектоскопию или магнитопорошковую проверку.
- Проверить биение на токарном станке или с помощью индикатора часового типа. Допуск – не более 0,1 мм на длине до 50 см.
При невозможности качественной сварки использовать фланцевое соединение или шлицевую муфту с болтовой фиксацией. В этом случае предусмотреть стопорные элементы против проворота.
Контроль соосности после сварки
После выполнения сварочных работ на приводном валу ЛуАЗ необходимо тщательно проверить соосность всех компонентов. Ошибки на этом этапе могут привести к увеличенному износу деталей, вибрациям и поломкам трансмиссии.
- Использование индикатора часового типа: Закрепите индикатор на одном из валов и вращайте его, проверяя отклонения другого. Допустимая погрешность не должна превышать 0,1 мм. В случае превышения отклонений необходимо внести коррективы.
- Проверка с помощью мерительного штангенциркуля: Используйте штангенциркуль для измерения расстояний между валами в нескольких точках. Несоосность будет выявлена, если расстояния различаются более чем на 0,2 мм по всей длине вала.
- Использование заготовок с точными размерами: При отсутствии точных измерительных приборов можно использовать стандартные заготовки с заранее измеренными размерами для проверки установленных валов.
После выполнения контроля следует провести повторную сварку, если результаты проверки показывают отклонения, превышающие допустимые значения.
Балансировка приводного вала после укорачивания
После укорачивания приводного вала ЛуАЗ важно провести его балансировку для предотвращения вибраций и повреждений узлов трансмиссии. Нарушение балансировки может привести к ускоренному износу подшипников и других компонентов.
Для балансировки используйте специальное оборудование, например, балансира для валов. Это устройство позволит точно определить смещение массы вала и предложит методики для корректировки. Если у вас нет доступа к такому оборудованию, можно использовать простой способ: установить вал на два поддерживающих ролика и вращать его вручную, наблюдая за участками, которые склонны к опусканию. Это укажет на необходимость добавления веса на противоположной стороне.
Использование грузиков или сварка дополнительного материала на вал в точках, где наблюдается дисбаланс, помогает устранить вибрации. Убедитесь, что добавление веса происходит равномерно, чтобы избежать новых дисбалансов. Регулярно проверяйте результаты балансировки, проводя вращение вала на максимальных оборотах, чтобы убедиться в отсутствии вибраций.
После завершения балансировки рекомендуется проверить работу привода в реальных условиях, чтобы удостовериться, что улучшения достигнуты и вал работает стабильно. При необходимости процедуру балансировки можно повторить для достижения наилучших результатов.

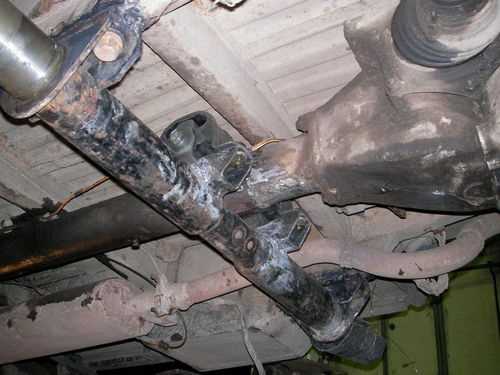

Установка вала на место и проверка в движении
После укорочения приводного вала ЛуАЗ, его установка требует внимательности. Для начала разместите вал в его корпусе, убедившись, что соединительные элементы полностью совмещены. Проверьте, что шлицы и отверстия для крепежных деталей точно соответствуют. Зафиксируйте вал с помощью заранее подготовленных болтов или гаек, применяя нужный момент затяжки. Не допускайте перекоса при установке, чтобы избежать излишней нагрузки на узлы трансмиссии.
Когда вал установлен, переходите к проверке его работы в движении. Для этого запустите двигатель и аккуратно переключите трансмиссию в движение. Внимательно следите за звуками, исходящими от вала и его соединений. Никакие посторонние шумы, такие как скрежет или вибрация, не должны возникать. При первых признаках неисправности остановите машину и перепроверьте установку. Также важно обратить внимание на отсутствие люфта в соединении вала с другими узлами. Если все установлено правильно, проверка в движении подтвердит эффективность работы укороченного вала.
Не забывайте после проверки затянуть все крепежные элементы еще раз, чтобы предотвратить их ослабление в процессе эксплуатации.
Вопрос-ответ:
Какие инструменты и материалы нужны для укорачивания приводного вала ЛуАЗ?
Для укорачивания приводного вала ЛуАЗ потребуется несколько основных инструментов: угловая шлифмашина или болгарка, пила по металлу, токарный станок или ручной токарный инструмент для обработки концов вала, а также сварочный аппарат для соединения частей вала, если это необходимо. Также потребуется мерка для точных измерений и защитное оборудование, такое как очки и перчатки, чтобы избежать травм при работе с металлом.
Как правильно измерить длину приводного вала перед его укорачиванием?
Для правильного измерения длины приводного вала нужно сначала снять его с автомобиля. Затем используйте рулетку или штангенциркуль для точных измерений. Обязательно учитывайте тот факт, что вал должен оставаться полностью функциональным после укорачивания, поэтому важно не только измерить, но и учитывать возможные особенности монтажа в систему автомобиля. Не забудьте учитывать запас для возможной обработки концов вала.
Что делать, если в процессе работы с валом появились трещины?
Если на приводном вале появились трещины в процессе работы, его следует немедленно проверить на прочность. Трещины могут ослабить конструкцию, что приведет к быстрому износу или поломке вала при эксплуатации. В таких случаях рекомендуется заменить поврежденную деталь. Если это невозможно, можно попытаться заварить трещины с использованием специального сварочного аппарата, но это не всегда гарантирует долговечность ремонта, особенно при высоких нагрузках.
Можно ли укоротить приводной вал ЛуАЗ без использования токарного станка?
Хотя для наиболее точного и безопасного укорачивания приводного вала лучше использовать токарный станок, это не всегда обязательно. Можно применить угловую шлифмашину или болгарку для предварительной обрезки вала. Однако это потребует высокой аккуратности, поскольку такие инструменты могут не обеспечить идеальную симметричность и точность обрезки. После обрезки вал нужно будет тщательно обработать и выровнять края для предотвращения вибраций и износа.
Как восстановить баланс вала после его укорачивания?
После того как вал будет укорочен, важно проверить его баланс. Для этого можно использовать специальное оборудование для балансировки. Если такого оборудования нет, можно обратиться в специализированные мастерские, где есть оборудование для точной диагностики и балансировки вала. Невозможность сбалансировать вал может привести к излишним вибрациям, что в свою очередь приведет к быстрому износу подшипников и других важных элементов трансмиссии.
