Штатный генератор ЛуАЗа редко справляется с нагрузкой после установки дополнительного оборудования – лебёдки, светодиодных фар, подогрева сидений. Оптимальное решение – установка генератора от трактора МТЗ, рассчитанного на большую мощность и способного обеспечить стабильное напряжение даже при высоких оборотах.
Наиболее подходящая модель – генератор Г273 или его аналог от МТЗ-80, выдающий 14 В и до 1 кВт мощности. Он легко адаптируется к 12-вольтовой бортовой сети ЛуАЗа. Однако потребуется переходной кронштейн, изменение схемы крепления и корректировка длины ремня привода.
Перед установкой нужно проверить, поддерживает ли ваш регулятор напряжения работу с генератором повышенной мощности. В противном случае рекомендуется замена на внешний электронный регулятор типа Я112А или аналогичный.
Также важно обеспечить надёжное соединение корпуса генератора с массой автомобиля и проложить отдельный силовой кабель от генератора к аккумулятору через предохранитель на 60–80 А. Это исключит перегрев проводки и обеспечит безопасную работу оборудования.
В статье представлена подробная видеоинструкция с демонстрацией всех этапов установки и рекомендациями по устранению возможных трудностей.

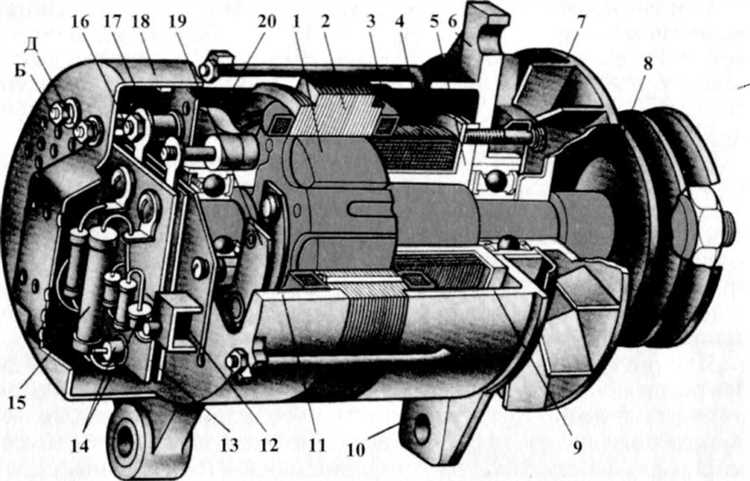

Подбор совместимого генератора МТЗ для установки на ЛуАЗ
Для установки на ЛуАЗ подходит генератор от МТЗ-80 или МТЗ-82 с маркировкой Г288 или 9422.3701. Эти модели рассчитаны на напряжение 14 В и ток до 55 А, что обеспечивает стабильную работу электросистемы автомобиля без необходимости глубокой модернизации.
Перед покупкой необходимо проверить тип крепления. Генератор должен иметь нижнюю лапу с межцентровым расстоянием 120 мм и верхнюю проушину под натяжной болт – такая компоновка облегчает установку в штатное место без переделки кронштейнов.
Выходной шкив генератора должен соответствовать профилю ремня ЛуАЗа. В большинстве случаев требуется замена штатного шкива на узкий однорядный под ремень 10 мм. Допустимая ширина корпуса – до 80 мм, иначе генератор может задевать элементы кузова или системы охлаждения.
Лучше выбирать генератор с встроенным регулятором напряжения – это упрощает схему подключения и снижает вероятность перегрузки сети. Совместимость по валу – резьба М16×1.5 и длина не менее 40 мм, иначе потребуется доработка переходной втулки.
Избегайте генераторов с контактным щёточным узлом открытого типа – они быстро выходят из строя при установке в моторный отсек ЛуАЗа из-за повышенной запылённости и влаги. Предпочтительны модели с герметичным корпусом и задней крышкой с вентиляцией через лабиринтные каналы.
Необходимые инструменты и материалы для замены генератора
Для установки генератора МТЗ на ЛуАЗ потребуется комплект ключей с головками от 10 до 19 мм, особенно ключи на 13 и 17 – они чаще всего используются при демонтаже старого и монтаже нового агрегата. Обязательно наличие воротка с удлинителем для труднодоступных мест.
Нужен шкив с посадкой под генератор МТЗ, так как родной шкив от ЛуАЗа не совместим. Заранее подготовьте клиновой ремень соответствующей длины – обычно подходит ремень от ГАЗ 53 длиной около 950 мм, но конкретный размер зависит от конфигурации крепления.
Понадобятся кронштейны крепления генератора – штатные от МТЗ не подойдут без доработки. Лучше изготовить переходные пластины из стали толщиной 4–5 мм с заранее просверленными отверстиями под болты М8 и М10. Болты, шайбы и гайки подберите с запасом, предпочтительно с прочностью не ниже 8.8.
Для подключения – провод ПВС 2×2,5 мм², кабельные наконечники, термоусадочные трубки, пластиковые стяжки и изолента ПВХ. Не забудьте про реле-регулятор, совместимое с генератором МТЗ, если оно не встроено. Проверьте наличие схемы подключения – ошибки могут привести к выходу из строя как генератора, так и электросистемы.
Подготовка креплений генератора на двигателе ЛуАЗ
Перед установкой генератора от МТЗ необходимо внести изменения в штатные крепления двигателя ЛуАЗ, так как посадочные размеры и точки фиксации не совпадают. Работы выполняются в следующем порядке:
- Снимите штатный генератор и тщательно очистите посадочные поверхности на блоке двигателя от масла, ржавчины и загрязнений.
- Примерьте корпус генератора МТЗ к двигателю ЛуАЗ, чтобы определить зону установки новых кронштейнов.
- Изготовьте переходной кронштейн из стального уголка толщиной не менее 5 мм. Он должен иметь отверстия под болты крепления к блоку двигателя (совпадающие с резьбовыми отверстиями) и отверстия для фиксации самого генератора МТЗ.
- Установите кронштейн на двигатель и временно зафиксируйте его двумя болтами М8 длиной 40–50 мм с гроверами.
- Проверьте соосность шкива генератора с коленчатым валом. При необходимости подберите дистанционные шайбы или измените геометрию кронштейна.
- Вырежьте и приварите к основному кронштейну дополнительную площадку для натяжной планки. Она должна располагаться выше оси шкива, обеспечивая надёжный упор при натяжении ремня.
- Проверьте зазоры между генератором, кронштейнами и элементами двигателя (патрубками, кожухами и т.д.). Минимальное расстояние – 5 мм.
После установки креплений проведите тестовую установку генератора, зафиксируйте его, убедитесь в отсутствии перекосов и свободном вращении шкива. Только после этого переходите к подключению электрики.
Установка кронштейнов и натяжителя ремня
Для надёжной фиксации генератора МТЗ на двигатель ЛуАЗа необходимо изготовить и установить два кронштейна: опорный и регулирующий. Металлические заготовки вырезаются из стали толщиной не менее 5 мм. Опорный кронштейн крепится к штатным отверстиям на блоке цилиндров с правой стороны, в районе масляного фильтра. Предварительно очистите поверхность от грязи и масла, чтобы обеспечить плотное прилегание деталей.
- Разметьте отверстия согласно положению корпуса генератора. Диаметр – 10 мм, под болты М10.
- Сваривайте элементы кронштейна под углом, обеспечивающим горизонтальное положение шкива генератора относительно шкива коленвала.
- Проверьте параллельность шкивов с помощью металлической линейки – отклонение не должно превышать 1 мм.
Регулирующий кронштейн выполняет функцию натяжителя. Изготавливается из полосы стали 4–5 мм, длиной 180–200 мм с дугообразным вырезом для регулировки положения. Один конец крепится к верхнему уху генератора, второй – к корпусу блока цилиндров или к специально приваренной закладной гайке.
- Установите генератор на опорный кронштейн, зафиксируйте нижний болт без затяжки.
- Наденьте ремень на шкивы. Убедитесь, что он сидит точно по центру канавок.
- Сдвигая генератор по дуге натяжного кронштейна, добейтесь нужного натяжения – при нажатии пальцем в средней точке прогиб не должен превышать 10 мм.
- Затяните все крепёжные болты. Проверьте отсутствие люфтов.
После пробного запуска двигателя убедитесь в отсутствии вибрации и перекоса ремня. При необходимости скорректируйте натяжение и положение кронштейнов.

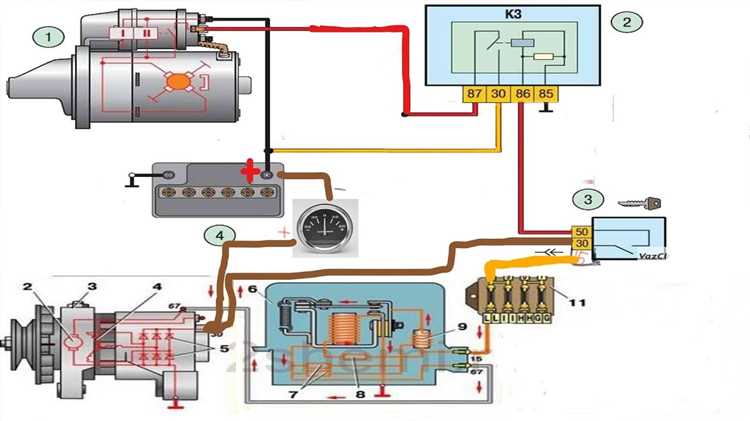

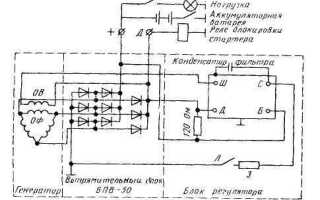

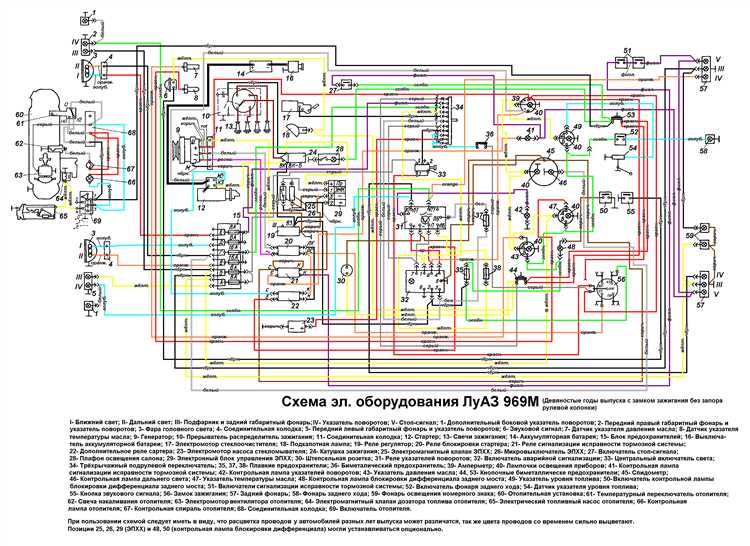

Схема подключения проводки генератора МТЗ к электросистеме ЛуАЗа
Второй провод – возбуждающий, с клеммы «D+» или «61». Его подключают к контрольной лампе зарядки на панели приборов. Лампа включается между «D+» и плюсом замка зажигания. При включении зажигания ток через лампу запускает возбуждение генератора. После запуска двигателя и начала генерации напряжения на «D+» лампа гаснет.
Третий провод – масса, обычно с корпуса генератора. Он соединяется с кузовом автомобиля в месте с хорошим металлическим контактом. Желательно использовать медный провод сечением не менее 4 мм² и обеспечить антикоррозионную защиту точки заземления.
Если используется генератор с встроенным реле-регулятором, дополнительных соединений не требуется. При использовании внешнего реле типа РР380, контакт «Ш» генератора соединяется с соответствующим выходом регулятора, а масса реле должна надёжно соединяться с кузовом.
Перед запуском необходимо проконтролировать правильность подключения мультиметром: между «B+» и массой должно быть напряжение аккумулятора, а при заведённом двигателе – не менее 13,8 В. В противном случае – проверка возбуждения и состояния проводки.
Регулировка натяжения ремня после установки генератора
После установки генератора на ЛуАЗ необходимо правильно отрегулировать натяжение ремня, чтобы обеспечить его стабильную работу и предотвратить излишний износ. Слишком слабое натяжение приведет к проскальзыванию ремня, а слишком сильное может повредить подшипники генератора и увеличить нагрузку на шкивы.
Для начала проверьте, что генератор установлен правильно и зафиксирован на месте. После этого возьмите линейку или штангенциркуль, чтобы измерить натяжение ремня. Идеальный прогиб ремня в средней части между шкивами должен составлять около 10-12 мм при нажатии усилием 5-7 кг. Если прогиб больше или меньше, требуется регулировка.
Для регулировки натяжения ослабьте болты крепления генератора. Затем, вращая генератор, добейтесь необходимого положения и снова затяните болты. Проверьте натяжение ремня, и при необходимости выполните еще несколько корректировок. Важно следить за тем, чтобы ремень был натянут равномерно по всей длине.
После настройки натяжения ремня, не забудьте проверить работу генератора. Он должен работать без лишнего шума и вибраций. Также важно убедиться, что ремень не скользит, а эффективно передает крутящий момент от шкива на вал генератора.
Проверка работы генератора после запуска двигателя
После установки генератора МТЗ на ЛуАЗ необходимо убедиться в его правильной работе. Чтобы проверить функционирование устройства, выполните следующие шаги:
1. Запустите двигатель автомобиля. Убедитесь, что стартер работает нормально, и двигатель запускается без задержек.
2. Проверьте напряжение на аккумуляторе с помощью мультиметра. Для нормальной работы генератора напряжение на аккумуляторе должно быть в пределах 13,5–14,5 В при работающем двигателе. Измеряйте напряжение на клеммах аккумулятора, подключив щупы мультиметра к его положительному и отрицательному контакту.
3. Если напряжение выходит за пределы указанного диапазона, возможна неисправность генератора или регулятора напряжения. В таком случае следует проверить их работоспособность. При напряжении ниже 13,5 В возможно повреждение обмоток генератора, а при напряжении выше 14,5 В – поломка регулятора напряжения.
4. Проверьте работу лампы зарядки на приборной панели. Лампочка должна погаснуть через несколько секунд после запуска двигателя, если генератор работает корректно. Если лампа остается включенной, это может указывать на проблемы с цепью или генератором.
5. При малых оборотах двигателя (примерно 1000 об/мин) напряжение на аккумуляторе должно быть стабильным. При увеличении оборотов генератора напряжение может слегка повышаться, но не должно превышать 14,8 В. Если напряжение продолжает увеличиваться, проверьте регулятор напряжения.
6. Осмотрите шкив генератора на предмет возможных повреждений или износа. Стук или вибрация могут указывать на неисправности в подшипниках генератора или неправильную натяжку ремня.
7. Если все показатели в норме, генератор работает исправно, и можно продолжить эксплуатацию автомобиля. В случае обнаружения отклонений, рекомендуется обратиться к специалистам для дальнейшей диагностики и ремонта.
Частые ошибки при установке генератора МТЗ на ЛуАЗ и способы их устранения
Другой частой ошибкой является неправильная установка ремня генератора. Он может быть слишком тугим или, наоборот, слишком слабым. Излишне натянутый ремень приводит к быстрому износу подшипников, а слабый натяг – к плохому заряду аккумулятора. При установке обязательно следите за натяжением ремня, проверяя его с помощью индикатора натяжения или по методике, описанной в инструкции.
Неправильная регулировка угла наклона генератора также может быть причиной его выхода из строя. При установке необходимо соблюдать точные углы наклона и ориентацию генератора в соответствии с конструктивными требованиями автомобиля. Несоответствие этих параметров может привести к деформации генератора или его слабому сцеплению с ремнем, что повлияет на его эффективность.
Нередко при установке генератора забывают про проверку состояния ременных шкивов. Изношенные или поврежденные шкивы могут вызывать перегрузки на валу генератора и ускоренное его разрушение. Регулярно осматривайте состояние шкивов, заменяйте их при появлении трещин или сильных повреждений.
Кроме того, недостаточная смазка подшипников генератора может привести к перегреву и выходу из строя. Рекомендуется использовать смазочные материалы, которые соответствуют спецификациям производителя, и регулярно проверять состояние смазки во время эксплуатации.
Вопрос-ответ:
Как правильно установить генератор МТЗ на ЛуАЗ?
Для установки генератора МТЗ на ЛуАЗ нужно подготовить несколько важных деталей. Прежде всего, потребуется адаптировать кронштейны генератора под кузов автомобиля, так как стандартные крепления могут не подходить. Важно также правильно подключить провода, учитывая полярность и номинальное напряжение, чтобы избежать короткого замыкания или повреждения электрической системы. Рекомендуется следовать пошаговой инструкции, которая обычно прилагается к комплекту генератора, и обязательно проверить работоспособность системы после установки.
Какие инструменты понадобятся для установки генератора МТЗ на ЛуАЗ?
Для установки генератора МТЗ на ЛуАЗ вам понадобятся стандартные инструменты, такие как ключи, отвертки, а также приспособления для фиксации и демонтажа старого оборудования. Основные моменты заключаются в необходимости корректно зафиксировать генератор, правильно соединить провода и установить ремень, обеспечивающий передачу мощности. Прежде чем приступить к работе, убедитесь, что у вас есть все необходимые инструменты для демонтажа старых деталей и установки нового генератора.
Как избежать ошибок при подключении проводки при установке генератора МТЗ на ЛуАЗ?
Ошибки при подключении проводки могут привести к серьёзным проблемам в работе генератора. Чтобы избежать таких ошибок, нужно соблюдать правильную полярность проводов: красный провод подключается к положительному выводу аккумулятора, а чёрный — к минусовой клемме. Также важно убедиться в надежности всех соединений, чтобы избежать окисления контактов и плохого контакта. Рекомендуется использовать специальные клеммные колодки и термоусадочные трубки для защиты проводки от внешних воздействий.
Какие могут быть проблемы при установке генератора МТЗ на ЛуАЗ и как их решить?
Одной из распространённых проблем может быть несовпадение кронштейнов крепления генератора с кузовом автомобиля. В таком случае необходимо или приобрести специальные адаптеры, или провести доработку креплений. Также встречаются проблемы с натяжением ремня, если его длина или натяжение не подходят для нового генератора. Важно заранее проверить все элементы системы и при необходимости подкорректировать их. Кроме того, может возникнуть проблема с электрической проводкой, если неправильно подключены провода или возникли перебои в контактах — в таких случаях нужно проверить все соединения и при необходимости заменить поврежденные участки проводки.
