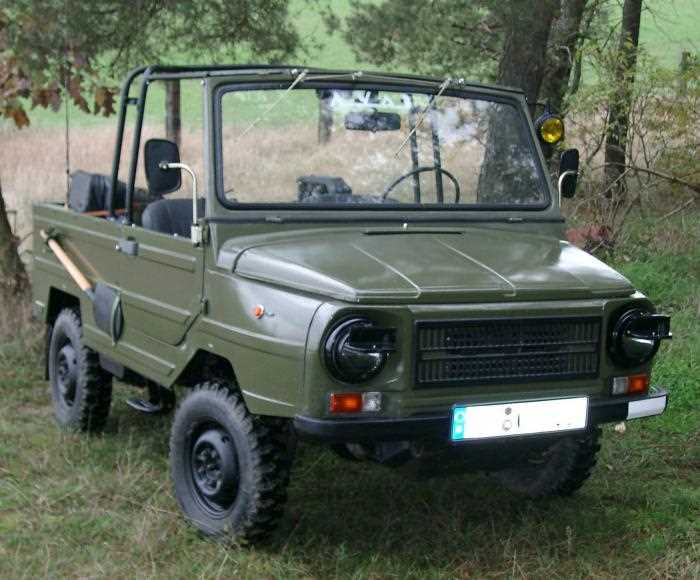

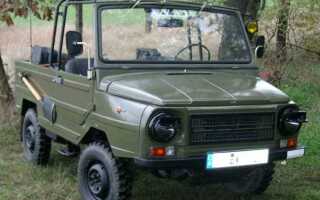

Полуоси для автомобилей ЛуАЗ, включая модели 969, 969М и ЛуАЗ-1302, отличаются компактными размерами и конструктивной простотой, обеспечивающей надежность в условиях бездорожья. Для передней и задней оси применяются разные типоразмеры, что важно учитывать при замене. Длина задней полуоси составляет около 570 мм, диаметр шлицевой части – 25 мм, количество шлицов – 10. Передняя полуось короче – примерно 450 мм, при аналогичном шлицевом соединении.
Материал изготовления – легированная сталь с термообработкой. Это обеспечивает необходимую прочность при крутящих нагрузках, характерных для движения по пересечённой местности. Износ чаще всего наблюдается на шлицах и посадочных местах под подшипники. При осмотре необходимо проверять наличие люфта и следов смятия.
Совместимость зависит от конкретной модели и года выпуска. Например, полуоси от ЛуАЗ-969М не всегда подходят для установки на ЛуАЗ-1302 без доработки. При покупке важно сверять не только длину, но и тип посадки под подшипник, диаметр фланца, количество и расположение отверстий крепления.
При модернизации трансмиссии, например, установке мостов от других автомобилей, может потребоваться изготовление полуосей на заказ. В таких случаях рекомендовано соблюдать исходные параметры по прочности, использовать прокаленные шестерни и проверять соосность компонентов трансмиссии во избежание преждевременного износа.

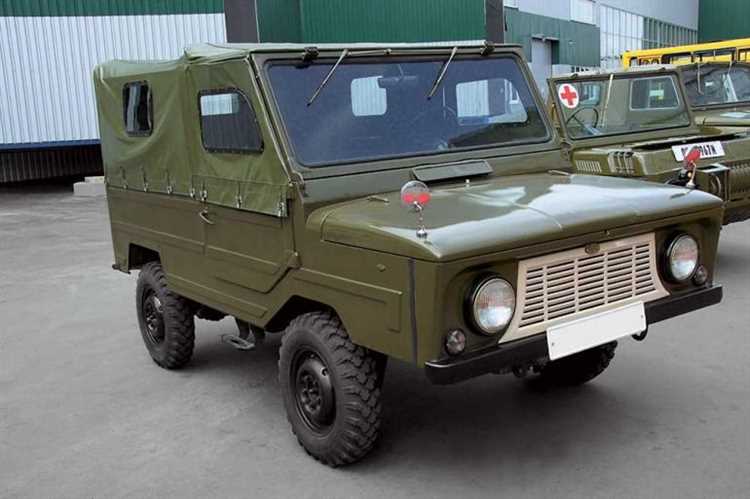

Заводские размеры полуосей для моделей ЛуАЗ-969 и ЛуАЗ-1302
ЛуАЗ-969 комплектуется полуосями длиной 420 мм для переднего моста и 435 мм для заднего. Диаметр шлицевой части – 25 мм, количество шлицов – 16. Наружный диаметр фланца – 90 мм. Установочный диаметр отверстий под крепёж – 82 мм. Материал – сталь 40Х, термообработка производится до твёрдости HRC 40–45. Важно при замене учитывать тип подшипников – используются роликовые конические с посадочным диаметром 30 мм.
ЛуАЗ-1302 получил модернизированные полуоси. Передняя полуось имеет длину 460 мм, задняя – 475 мм. Шлицевая часть аналогична по диаметру и числу шлицов – 25 мм и 16 соответственно. Отличительной чертой является усиленный фланец с наружным диаметром 95 мм и увеличенной толщиной до 12 мм. Под крепёж предусмотрено 6 отверстий с межосевым расстоянием 85 мм. Материал – улучшенная легированная сталь 38ХГНМ, термообработка до HRC 42–48. Диаметр посадки под подшипники увеличен до 32 мм, что требует соответствующего подбора комплектующих при ремонте.
Рекомендация: при выборе заменяемых полуосей обращать внимание не только на длину и количество шлицов, но и на параметры фланца и тип применяемых подшипников. Установка неподходящей детали приводит к перекосам и выходу из строя ступичного узла.

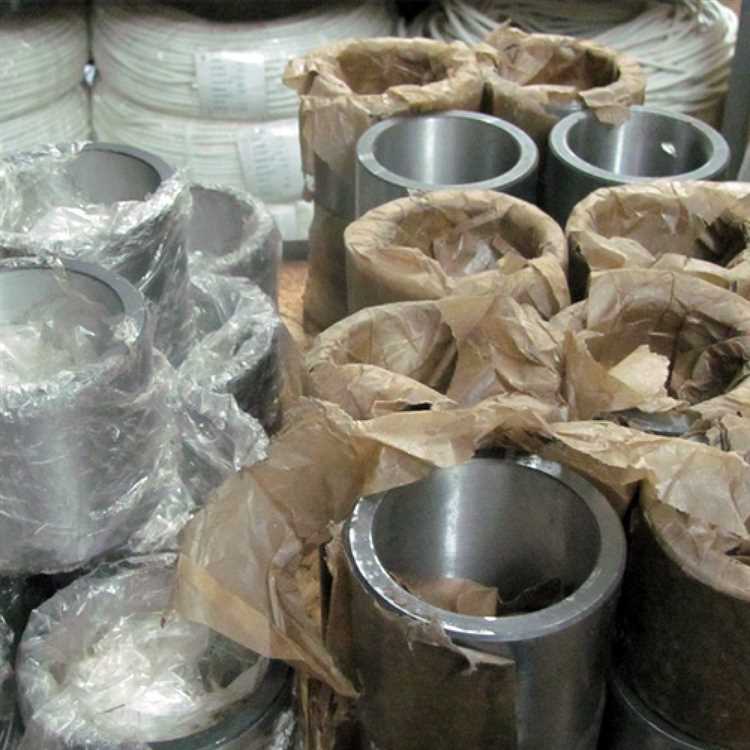

Материалы, применяемые при производстве полуосей ЛуАЗа
Полуоси для автомобилей ЛуАЗ изготавливаются из конструкционных легированных сталей, обеспечивающих необходимое сочетание прочности, износостойкости и вязкости. Наиболее распространённый выбор – сталь 40Х, легированная хромом. Эта марка характеризуется пределом прочности на растяжение до 1000 МПа после термообработки и высокой устойчивостью к кручению, что критично при передаче крутящего момента в условиях бездорожья.
В производстве также применяются стали 38ХМЮА и 30ХГСА, особенно при необходимости повысить ресурс детали. Сталь 38ХМЮА содержит молибден и алюминий, что повышает прокаливаемость и снижает риск образования внутренних трещин при закалке. 30ХГСА – хромо-никель-марганцевая сталь, отличающаяся улучшенной ударной вязкостью, что важно при эксплуатации полуоси в условиях резких динамических нагрузок.
После механической обработки полуоси подвергаются термической обработке – объемной закалке с последующим отпуском. Закалка до твердости 45–50 HRC обеспечивает оптимальный баланс между твердостью поверхности и прочностью сердцевины. Для повышения износостойкости шлицевых соединений может применяться локальная индукционная закалка.
Важно: при выборе материала для замены или изготовления полуоси следует учитывать не только марку стали, но и её состояние поставки (например, нормализованное или термически улучшенное), так как это напрямую влияет на ресурс детали.
Рекомендация: при самостоятельном изготовлении полуосей для ЛуАЗа предпочтение стоит отдавать стали 40Х с обязательным контролем термообработки. Использование нелегированных сталей, таких как Ст45, допустимо только для временного ремонта и при ограниченных нагрузках.
Диаметры шлицев и число шлицов на полуосях ЛуАЗа
На большинстве моделей ЛуАЗ, включая 969 и его модификации, используется шлицевое соединение с наружным диаметром 25 мм. Это значение характерно для полуосей, сопрягаемых с главной передачей редуктора заднего моста.
Количество шлицов на наружной части полуоси составляет 10. Эти шлицы прямобочные, с равномерным шагом, обеспечивают надежную передачу крутящего момента при минимальном люфте. При замене полуоси важно учитывать не только диаметр и число шлицов, но и длину рабочей зоны – в оригинальных деталях она составляет 35 мм.
На внутреннем конце полуоси, взаимодействующем с дифференциалом, также используется шлицевое соединение с аналогичными характеристиками: 10 шлицов, диаметр 25 мм. Некоторые модернизированные версии комплектовались полуосями с уменьшенным диаметром до 23 мм, но с сохранением числа шлицов. Такие отличия требуют точной сверки перед установкой.
Использование полуосей с несоответствующим числом шлицов или диаметром приводит к ускоренному износу посадочных мест и риску среза шлицев под нагрузкой. При подборе запчастей предпочтительнее использовать оригинальные полуоси или проверенные аналоги с идентичными параметрами.

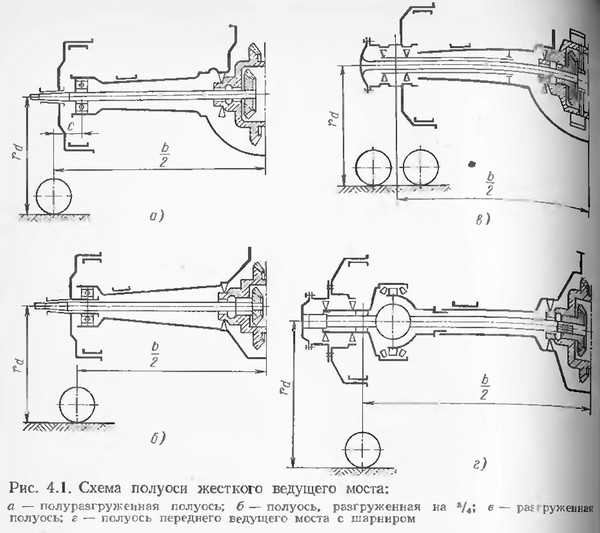

Сравнение передней и задней полуоси по длине и конструкции
Передние и задние полуоси ЛуАЗа имеют принципиальные различия как по длине, так и по конструктивному исполнению, обусловленные типом привода и особенностями трансмиссии.
- Передняя полуось короче задней. Средняя длина передней полуоси составляет около 460 мм, в то время как задняя достигает 600–620 мм в зависимости от модели (например, ЛуАЗ-969М).
- Передние полуоси оснащаются шарнирами равных угловых скоростей (ШРУС) типа РЦ или ГКН. Они обеспечивают передачу крутящего момента под углом и позволяют сохранять устойчивое движение даже при полном вывороте колес.
- Задняя полуось имеет более простую конструкцию – прямая, с фланцевым соединением и шлицевым концом для фиксации в главной передаче. Отсутствие поворотных механизмов упрощает её устройство и повышает надежность.
- Материал изготовления обеих осей – легированная сталь 40Х с термообработкой. При этом задняя полуось имеет больший диаметр – до 32 мм против 27 мм у передней, что компенсирует более высокую нагрузку при передаче тяги на задние колеса.
- На практике износ ШРУС у передней оси начинается уже при пробеге 40–50 тыс. км, особенно при езде по бездорожью. Задняя полуось требует замены только при критическом износе шлицев или повреждении фланца, что случается значительно реже.
Для ремонта и замены рекомендуется использовать оригинальные комплектующие или проверенные аналоги с соответствием геометрическим параметрам. Неправильный подбор длины или типа соединения полуоси приводит к дисбалансу трансмиссии и преждевременному износу редуктора.
Типичные износы и допустимые отклонения размеров полуосей ЛуАЗа
Шлицы полуоси при нормальной эксплуатации имеют высоту профиля 3,8–4,0 мм. Критическим считается износ до 3,3 мм – при этом появляется люфт, способный привести к разрушению сопрягаемой детали. Угол профиля должен сохраняться в пределах ±2°, иначе возникает неравномерное распределение нагрузки и ускоренный износ.
Посадочные диаметры под подшипники в оригинале составляют 35,00 мм с допуском −0,02 мм. Износ до 34,90 мм требует восстановления методом металлизации или установки ремонтных втулок. Продолжение эксплуатации без восстановления вызывает радиальный люфт и повышенный шум.
Поверхности под сальники изначально имеют диаметр 40,00 мм с допуском −0,05 мм. Износ до 39,80 мм считается предельным. При появлении рисок глубиной более 0,05 мм рекомендуется шлифовка с последующей установкой ремонтной обоймы.
Длина полуоси от фланца до конца шлицевого хвостовика должна составлять 510 мм с отклонением ±1 мм. При обнаружении отклонений свыше этого значения возможно нарушение соосности при работе, что ведёт к вибрациям и преждевременному износу подшипников редуктора.
Контроль износов должен проводиться микрометром и калибрами не реже одного раза в сезон при активной эксплуатации в условиях бездорожья. Несвоевременное выявление критических отклонений приводит к поломке полуоси в движении и дорогостоящему ремонту трансмиссии.

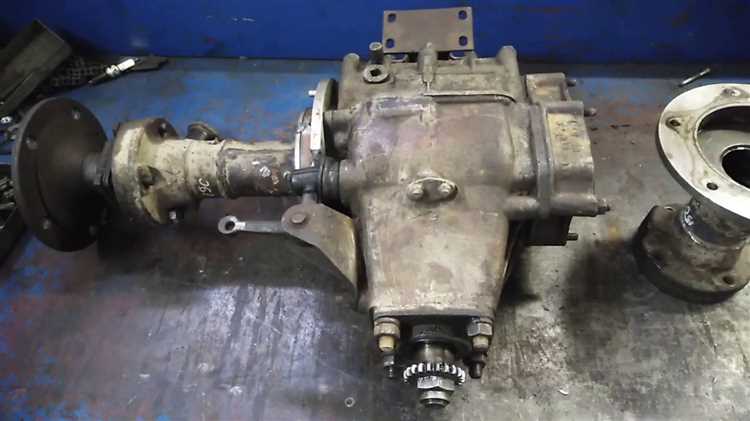

Особенности установки полуосей на мосты ЛуАЗа
При установке полуосей на мосты ЛуАЗа важно учитывать несколько ключевых факторов, чтобы обеспечить долговечность и стабильность работы трансмиссии. Полуоси должны быть правильно установлены на фланцы моста, что требует точного соблюдения технологических требований.
Одним из основных аспектов является использование правильно подобранных подшипников для крепления полуоси к мостику. Неправильный выбор подшипника или его повреждение может привести к повышенному износу элементов трансмиссии и уменьшению срока службы автомобиля.
Важно правильно затянуть гайки, которые фиксируют полуось на фланце. Недостаточный или избыточный крутящий момент может привести к проблемам с посадкой полуоси в корпус моста, что может вызвать вибрации и ухудшение работы дифференциала. Оптимальный крутящий момент для фиксации полуоси зависит от модели моста, но в среднем составляет 50-70 Н·м для большинства версий ЛуАЗа.
Полуоси должны быть установлены с учётом точности выравнивания. Это необходимо для предотвращения искривления элементов трансмиссии и увеличения механических потерь. Важно следить за состоянием манжет, которые защищают от загрязнений и избыточной влаги. При установке манжеты важно убедиться, что она не перекручена и правильно фиксируется на месте.
При монтаже полуосей следует учитывать возможное воздействие внешних факторов, таких как пыль, грязь и вода, которые могут попасть в подшипниковые узлы моста. Для этого рекомендуется использовать герметизирующие кольца и обрабатывать соединения специальными антифрикционными смазками.
Также следует помнить о правильной установке уплотнителей, которые предотвращают проникновение грязи в мост и повреждение внутренних механизмов. Для этого необходимо тщательно очистить посадочные места и следить за состоянием уплотнителей при каждом обслуживании автомобиля.
Замена штатной полуоси на усиленную: размеры и нюансы подбора
Длина полуоси – важнейший параметр, который должен точно соответствовать параметрам оригинальной детали. Усиленные полуоси, как правило, немного длиннее стандартных, что необходимо учитывать при монтаже. Ошибки в длине могут привести к неправильному расположению колес, что приведет к быстрому износу или повреждению подвески.
Диаметр полуоси у усиленных моделей обычно больше, что улучшает её прочностные характеристики. Однако важно проверить, чтобы увеличенный диаметр не вызывал проблем с установкой и не затруднял вращение элементов трансмиссии. Рекомендуется сверяться с технической документацией автомобиля или консультироваться с производителем полуосей.
Материалы и конструкция усиленной полуоси также играют важную роль. Для повышения прочности используются стали с высокой жесткостью, а также хромомолибденовые сплавы. Это позволяет избежать деформации даже при сильных механических нагрузках. Усиленные полуоси часто имеют дополнительную защиту от коррозии, что также увеличивает срок службы детали.
Установка и регулировка усиленной полуоси требует внимания к деталям. Прежде всего, необходимо тщательно проверить подшипники и сальники, так как они могут потребовать замены. После установки полуоси важно провести регулировку углов развала и схождения колес, чтобы избежать ненужного износа шин и подвески.
Для успешной замены следует учитывать, что усиленная полуось может немного изменить поведение автомобиля на дороге. В некоторых случаях требуется корректировка работы трансмиссии или подвески, чтобы компенсировать изменения, вызванные более массивной деталью.
Рекомендуется также обратить внимание на производителя полуосей, так как на рынке встречаются как качественные, так и менее надежные варианты. Проверьте наличие сертификатов и соответствие стандартам качества перед покупкой усиленной полуоси.

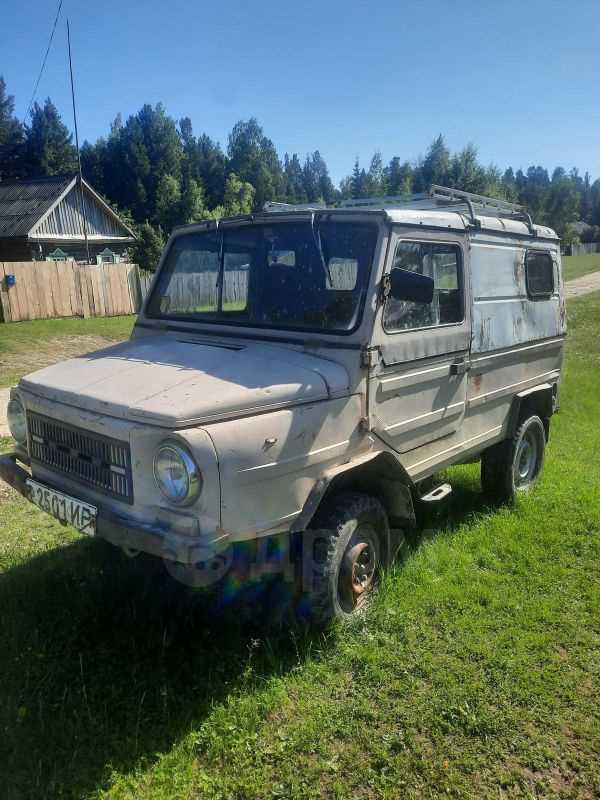

Как измерить полуось ЛуАЗа перед покупкой аналога или б/у детали
Для корректного выбора аналога или б/у полуоси для ЛуАЗа важно правильно измерить ключевые параметры детали. Следует обратить внимание на несколько аспектов:
- Длина полуоси – измеряется от центральной части ступицы до конца шлицевой части, которая соединяется с дифференциалом. Для точности измерения используйте рулетку или штангенциркуль.
- Диаметр шлицевой части – измерьте диаметр шлицевых зубьев с обеих сторон. Это важно для правильного сопряжения с дифференциалом. Для измерения используйте штангенциркуль, чтобы избежать погрешностей.
- Диаметр наружной части полуоси – этот параметр необходим для точной установки в ступицу колеса. Измерьте его по внешней окружности, используя подходящий инструмент (например, микрометр), чтобы точно установить диаметр детали.
- Размер посадочного места для подшипника – это место, где полуось соединяется с подшипником. Измерьте диаметр посадочного места и его длину, так как даже небольшие отклонения могут повлиять на работу подвески и трансмиссии.
- Материал полуоси – уточните тип материала, из которого изготовлена полуось, особенно если рассматриваете б/у деталь. Полуоси ЛуАЗа обычно изготавливаются из стали с повышенной прочностью, но износ со временем может повлиять на их характеристику.
- Состояние шлицевых соединений – важно убедиться, что шлицы не повреждены и не имеют значительных износов. Проверьте, как деталь соединяется с другими элементами трансмиссии, чтобы избежать проблем при установке.
- Соотношение с задним мостом – обратите внимание на тип крепления полуоси к заднему мосту. Измерьте расстояние между центральной осью крепления и внешними точками крепления. Убедитесь, что аналог или б/у деталь соответствуют вашей модели.
При покупке важно не только измерить параметры, но и проверить целостность детали, наличие дефектов и степень износа. Следует учитывать, что даже незначительное отклонение в размерах может привести к неправильной работе подвески или трансмиссии. Для большей уверенности можно обратиться к специалисту для диагностики состояния б/у детали.
Вопрос-ответ:
Какие размеры полуосей подходят для ЛуАЗа?
Полуоси для автомобилей ЛуАЗ имеют разные размеры в зависимости от модели и типа трансмиссии. Обычно их длина колеблется от 400 до 700 мм, в зависимости от года выпуска машины и ее модификации. Важно уточнять точный размер полуоси при замене, чтобы она подходила под конкретную модель автомобиля.
Какие материалы используются для производства полуосей ЛуАЗа?
Полуоси для ЛуАЗа обычно изготавливаются из высококачественной стали, которая обладает хорошей прочностью и устойчивостью к износу. Некоторые производители могут применять дополнительные покрытия, чтобы повысить коррозийную стойкость. Этот материал выбран так, чтобы выдерживать значительные нагрузки, которые испытывает полуось при эксплуатации.
Как выбрать правильную полуось для ЛуАЗа?
Для правильного выбора полуоси важно учитывать несколько факторов: год выпуска автомобиля, тип трансмиссии, а также характеристики редуктора и карданной передачи. Рекомендуется проверять документацию на конкретную модель или проконсультироваться с продавцом, чтобы подобрать полуось, которая подходит по всем параметрам.
Можно ли установить полуоси от других автомобилей на ЛуАЗ?
Теоретически, можно установить полуоси от других автомобилей, если они соответствуют по размеру и креплениям. Однако такие замены требуют особой осторожности, так как могут возникнуть проблемы с совместимостью, нагрузкой и безопасностью эксплуатации. Важно консультироваться с профессионалами перед установкой полуосей от других моделей.
Что влияет на срок службы полуосей ЛуАЗа?
На срок службы полуосей ЛуАЗа влияют несколько факторов. Среди них — качество материала, условия эксплуатации, частота и интенсивность использования автомобиля, а также правильность обслуживания. Например, регулярная смазка и осмотр системы привода помогают продлить срок службы полуосей. Также важно избегать экстремальных условий, таких как движение по неровным или грязным дорогам, что может ускорить износ деталей.
Какие размеры и характеристики полуосей устанавливаются на автомобили ЛуАЗ?
Полуоси для автомобилей ЛуАЗ имеют несколько типичных размеров и характеристик, которые зависят от модели и года выпуска. Стандартная длина полуосей составляет около 1000 мм, но точные данные могут варьироваться в зависимости от конкретной версии машины. Полуоси изготовлены из высокопрочной стали, что позволяет выдерживать значительные нагрузки, характерные для внедорожных условий. Важно также учитывать диаметр шлицев и другие особенности, такие как тип подшипников и креплений, которые могут изменяться в зависимости от модели автомобиля ЛуАЗ.
